Задача 14: Задача 14-28 вариант 28
Описание

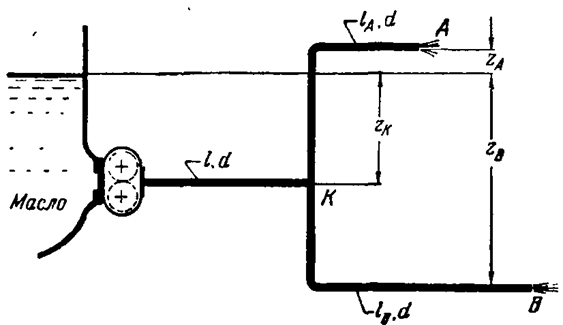

Шестеренный насос подает масло (плотность р = 900 кг/м3; вязкость v = 0,76 Ст) в количестве Qн = 0,8 л/с из маслосборника в пункты А и В. Давление воздуха над свободной поверхностью масла и на выходе из труб - атмосферное. Длины и диаметр маслопроводных труб, выполненных из латуни, равны: l = 1 м; lA = 1,5 м; lв = 2,4 м; d = 10 мм. Вертикальные расстояния точек A, В и К (узловая почка) от свободной поверхности равны: zA = 0,2 м; zB = 1,3 м; zK = 0,4 м.
Определить, пренебрегая местными потерями и скоростными напорами:
1) подачу масла в каждый из пунктов А и В.
2) мощность насоса.
3) избыточное давление в узле К
