Задача 14: Задача 14-24 вариант 24
Описание

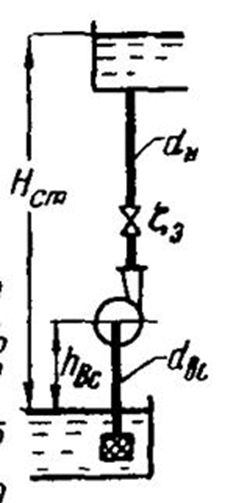

В насосной установке вода подается на высоту Нсг=15 м, центробежным насосом с заданной характеристикой при высоте всасывания hвс =4 м. Нагнетательная и всасывающая трубы имеют диаметры dн = 80 мм и dвс= 100 мм. Суммарный коэффициент сопротивления нагнетательной трубы (без учета задвижки на выходе из насоса) ξн = 22 и всасывающей трубы ξвс = 6.
Определить наибольшую подачу насоса, допустимую по условиям всасывания им жидкости.
При каком наименьшем значении коэффициента сопротивления задвижки ξ3, при котором будет достигнута эта подача?
Какую мощность будет потреблять насос на этом предельном режиме?
Указание. На характеристике приведена кривая Hвак.доп допустимой вакууметрической высоты всасывания, при котором обеспечивается отсутствие кавитации в насосе. Точка пересечения этой кривой с кривой, выражающей вакууметрическую высоту определяется выражением
- сумма потерь напора во всасывающей трубе
