Задача 14: Задача 14-3 вариант 3

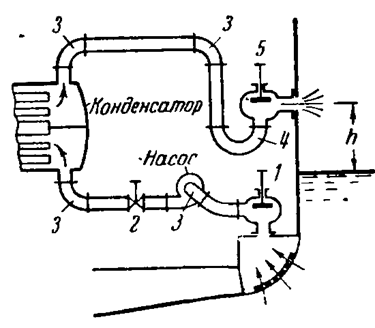

Центробежный насос подает в конденсатор паровой турбины морского судна охлаждающую забортную воду (вязкость ν = 1 сСт, ρ = 1025 кг/м³) в количестве 1800 м³/ч.

Определить мощность насоса при следующих данных:

1) общая длина трубопровода, выполненного из меди, l = 20 м, его диаметр d = 500 мм;

2) значения коэффициентов местных сопротивлений (отнесены к скорости в трубопроводе):

Донный клапан с приемной решеткой – ζ₁ = 3.

Задвижка – ζ₂ = 0,3.

Отвод под углом 90° – ζ₃ = 0,3.

Отвод под углом 180° – ζ₄ = 0,5.

Забортный клапан – ζ₅ = 7.

Конденсатор – ζ = 8.

3) коэффициент полезного действия насоса η = 0,8.

Забортный клапан 5 расположен выше ватерлинии на h = 1 м.

Как изменится N_дв, если при осадке судна и той же подаче насоса забортный клапан окажется ниже ватерлинии?

Трубопровод считать гидравлически гладким.
