Задача 13: Задача 13-33 вариант 333
Описание

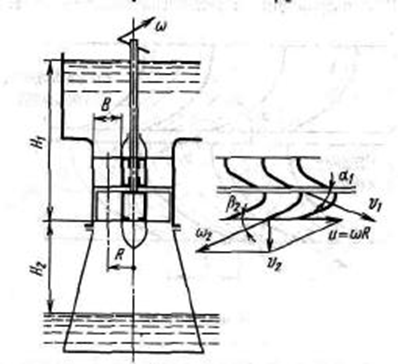

В реактивной осевой гидротурбине рабочее колесо, средний радиус вращения которого R = 500 мм и ширина B=100 мм, получает поток воды из неподвижного направляющего аппарата под углом = 35° к окружной скорости . Вода выходит из колеса в атмосферу под располагаемым статическим напором Н1=12 м, имея направление относительной скорости, заданное выходным углом лопастей = 25°. Определить, пренебрегая гидравлическими сопротивлениями: 1) Какую полезную мощность будет развивать поток на колесе при режиме «нормального выхода», когда абсолютная скорость выхода из колеса V2 перпендикулярна переносной скорости v какое число оборотов должно при этом иметь колесо? 2) Как изменятся результаты, если турбину снабдить отсасывающей трубой, которая выполнена в виде диффузора (пунктир) и опущена под уровень воды, расположенный ниже выхода из колеса на H2=4 м? Потерями напора и кинетической энергии выхода из трубы пренебрегать.
