Задача 6: Задача 6-10 вариант 10
Новинка
Описание

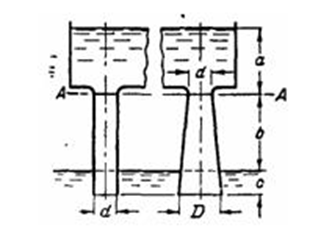

Сравнить расходы при перетекании воды из верхнего бака в нижний через цилиндрическую трубу диаметром d = 300 мм, и через диффузор с тем же диаметром входа и выходным диаметром D = 600 мм, если уровни в баках постоянны, а высоты равны: а = 0,8 м. b=1,4 м, с = 0,6 м. Коэффициент сопротивления сходящегося входного участка ξ = 0,05, коэффициент потерь в диффузоре φД = 0,25 и коэффициент сопротивления трения в трубе λ = 0,025. В обоих случаях определить также давление в сечении А-А и построить пьезометрические линии, откладывая напоры по горизонтали от осевой линии (метод построения см. в гл. 9). Указание. Коэффициент сопротивления трубы ; определяется но формуле
ξ = λ/d где L - длина трубы.
