Задача 5: Задача 5-5 вариант 5
Описание

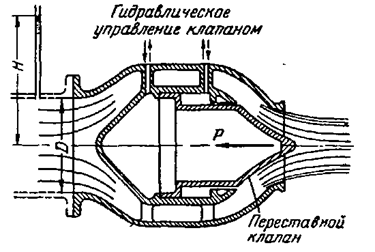

Игольчатый затвор (в котором выходное отверстие перекрывается переставным клапаном обтекаемой формы) имеет в натуре входной диаметр D= 2 м и работает под статическим напором воды H=100 м. При испытании на воде модели затвора, входной диаметр которой Dм = 0,2 м, под статическим напором Hм=6 м получены расход Qм = 206 л/с и сила действия потока на полностью открытый клапан РМ = 600 Н.
Определить:
1) Какой расход Q будет пропускать затвор в натуре.
2) Какая сила Р будет действовать на клапан натурного затвора.
Считать, что модель испытана в зоне турбулентной автомодельности.
