Задача 9: Задача 9-34 вариант 34

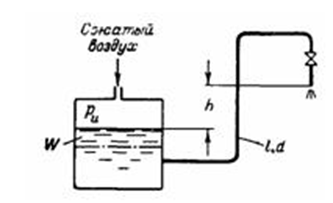

Купоросное масло при t = 25°С (μ = 20 сП, δ =1,84) выжимается из бака в атмосферу давлением воздуха Рн = 0,3 МПа по трубе длиной l = 40 м, поднимаясь на h = 8 м. Определить диаметр трубопровода, при котором объем масла W = 3,0 м³ будет выжиматься из бака за Т = 5 мин, если шероховатость трубы Δ = 0,05 мм и местные потери составляют 25% потерь на трение (изменением h в процессе выжимания масла пренебрегать).

Указание. Задачу решить графически, построив потребного напора Н от диаметра d при заданном расходе. Для определения режима движения найти критический напор по формуле (9-25), приняв Rе = 2300, и сравнить его с располагаемым напором Н = Pн/pg – h
