Задача 10: Задача 10-28 вариант 28
Описание

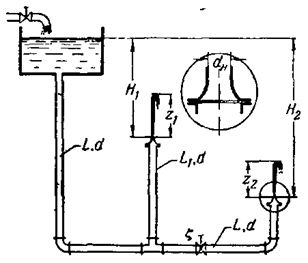

Вода вытекает в атмосферу через два одинаковых сходящихся насадка (dн = 20 мм, εн = 1, ξн = 0,06), расположенных ниже уровня питающего их бака на H1 = 12 м и H2 = 18 м.
1 Определить расходы через насадки и теоретические высоты полета струй z1, и z2, если длины труб, соединяющих бак с насадками, равны L = 50 м, L1 = 25 м, а диаметры их одинаковы (d = 50 мм).
2 Каков должен быть коэффициент ξ сопротивления вентиля, обеспечивающий одинаковую высоту полета струй?
Принять коэффициент сопротивления трения труб равным λ = 0,025. При решении первого вопроса местные потери учитывать только в насадках.
Ответ. 1) Q1 = 2,06 л/с; Q2 = 3,20 л/с; z1 = 2,19 м, z2 = 5,26 м. 2) ξ = 64,2.
![]()
1 Определить расходы через насадки и теоретические высоты полета струй z1, и z2, если длины труб, соединяющих бак с насадками, равны L = 50 м, L1 = 25 м, а диаметры их одинаковы (d = 50 мм).
2 Каков должен быть коэффициент ξ сопротивления вентиля, обеспечивающий одинаковую высоту полета струй?
Принять коэффициент сопротивления трения труб равным λ = 0,025. При решении первого вопроса местные потери учитывать только в насадках.
Ответ. 1) Q1 = 2,06 л/с; Q2 = 3,20 л/с; z1 = 2,19 м, z2 = 5,26 м. 2) ξ = 64,2.
