Задача 10: Задача 10-23 вариант 23
Описание

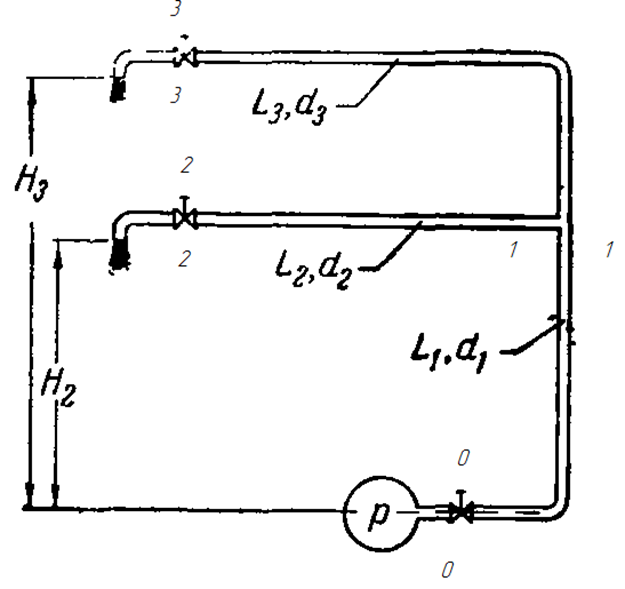

Найти, как распределится расход Q1 = 10 л/сек воды (v = 0,01 Ст) между двумя стальными трубами (? = 0,2 мм), длины которых L2 = 31,2 м, L3 = 71,2 м и диаметры d2 = d3 = 0,05 м, если высоты расположения их выходных сечений H2 = 4 м и Н3 = 10 м а суммарный коэффициент местных сопротивлений каждой трубы ? = 5.
Какое избыточное давление р в магистральном трубопроводе обеспечит указанный суммарный расход, если размеры подводящей трубы L1 = 40 м, d1 = 0,075 м нее шероховатость ? = 0,2 мм?
Как нужно изменить диаметры d2 и d3, чтобы при том же давлении в магистрали расходы в трубах стали равными Q2 =Q3 = 5 л/сек.
![]()
Какое избыточное давление р в магистральном трубопроводе обеспечит указанный суммарный расход, если размеры подводящей трубы L1 = 40 м, d1 = 0,075 м нее шероховатость ? = 0,2 мм?
Как нужно изменить диаметры d2 и d3, чтобы при том же давлении в магистрали расходы в трубах стали равными Q2 =Q3 = 5 л/сек.
