Задача 10: Задача 10-17 вариант 17
Описание

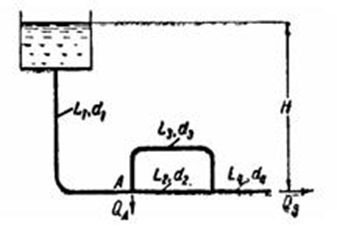

Определить высоту Н уровня воды в резервуаре, при которой для изображенного на схеме трубопровода в случае отбора из узловой точки А расхода QА = 35 л/с в концевом сечении (где давление равно атмосферному) расход будет QB = 50 л/с. Длины, диаметры и коэффициенты трения для ветвей трубопровода следующие;
L1 = 300 м; d1 = 225 мм; λ1 =0,030;
L2 = 150 м;d2 = 125 мм; λ2 = 0,038;
L3 = 250 м; d3 = 150 мм; λ3 = 0,032;
L4 = 100 м; d4 = 175 мм; λ4 = 0,042.
Найти величину у напора в узловой точке А системы.
