Задача 10: Задача 10-20 вариант 20

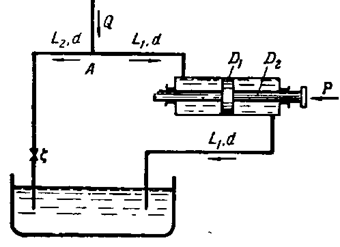

Перемещение поршня гидроцилиндра (D₁= 150 мм, D₂ = 50 мм), нагруженного внешним уси­лием R = 200 H, осуществляется подачей спиртоглицериновой смеси (v = 1 см²/сек, р=1245 кг/м³) насосом в рабо­чую полость гидроцилиндра.

Для регулирования скорости перемещения поршня при постоянной подаче насоса служит кран К на сбросной трубе, присоединенной к узлу А системы.

1 Какова скорость v перемещения поршня, если подача насоса Q = 7,85 л/с, приведенные длины труб L₁ = 5 м, L₂=10 м, диаметр труб d = 50 мм.

2 Какова максимальная скорость v_макс при той же подаче насоса?

3) При какой наименьшей приведенной длине сбросной трубы (отвечающей наибольшему открытию крана К) перемещение поршня прекратится?
