Задача 7: Задача 7-16 вариант 16
Описание

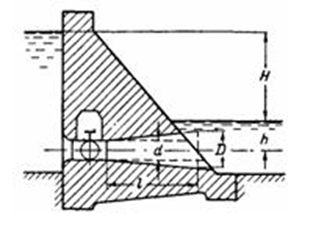

Водоспуск плотины состоит из плавно скругленного входного участка с коэффициентом сопротивления ξ = 0,05, короткой цилиндрической горловины диаметром d = 0,6 м с размещенным в ней дисковым затвором, коэффициент сопротивления которого при полном открытии ξ = 0,1, и конического раструба длиной l = 4 м с выходным диаметром D = 1,0 м и коэффициентом потерь 0,2. Определить: 1) Расход через водоспуск при напоре Н = 5 м и требуемое затопление его оси под низовой уровень Н, чтобы вакуум на входе в диффузоре не превосходил 6 м вод. ст. 2) Как изменится расход, если вместо раструба будет выполнена цилиндрическая труба диаметром Л с коэффициентом сопротивления трения 0,025. Для обоих случаев построить графики напоров по длине водоспуска.

Характеристики решённой задачи
Учебное заведение
Номер задания
Вариант
Программы
Теги
Просмотров
13
Качество
Идеальное компьютерное
Размер
42,66 Kb
Преподаватели
Список файлов
Задача7.16.docx
