Задача 2: Задача 2-1 вариант 1

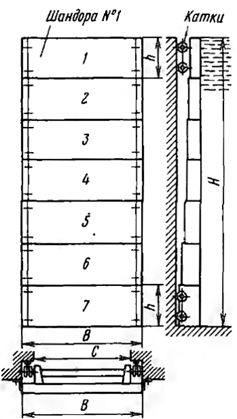

В плотине сделан прямоугольный проем размером Н*С, через который вода поступает к турбине. При ремонте турбины этот проем закладывается семью специальными бачками-щандорами 1. Размер каждой шандоры h*B= 1,2*3,4 м². Все шандоры имеют по две пары катков.

1) Определить силы давления воды P₁ и P₇ на первую и седьмую шандоры и величины максимальных изгибающих моментов М₁ и М₇, для этих шандор, считая катки расположенными на концах шандор;

2) Найти расстояния Δh₁ и Δh₇, между центром давления и центром тяжести смоченной поверхности первой и седьмой шандор.
