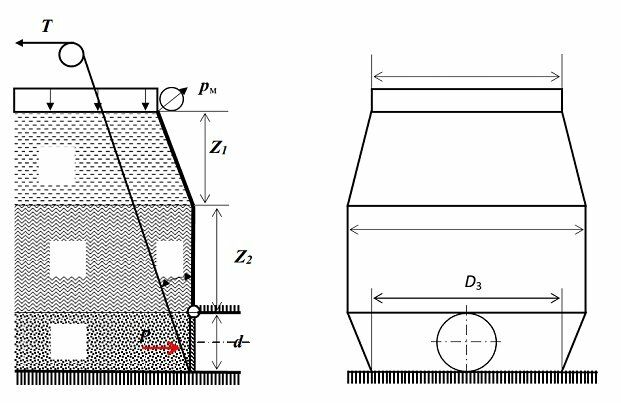

Гравитационный сепаратор предназначен для разделения трех жидкостей с плотностями ρ₁, ρ₂и ρ₃. Давление над поверхностью жидкости р_м, высоты наполнения соответственно Z₁, Z₂. Сброс жидкости во избежание переполнения резервуара производится через люк, открываемый с помощью троса усилием F. Диаметр люка d, диаметры резервуара D₁, D₂и D₃, масса люка т. Угол наклона троса α = 30^о.

Задание:

1) Построить (в масштабе) эпюры давления на боковые стенки;

2) Рассчитать силу давления на крышку люка и усилие F, необходимое для удержания люка при полной загрузке сепаратора;

3) Определить силы давления и эпюры при заполнении резервуара только жидкостью плотностью ρ₁?
