Задача: Расчет тупиковой сети сельскохозяйственного водоснабжения. вариант 3
Описание
На основании генерального плана хозяйства составлена схема водопроводной сети (рис. 1). Известны условные геодезические отметки Δi узловых точек, длина участков трубопровода между ними, путевой расход QП и расходы Qiв узловых точках, соответствующие общему максимальному расходу водопроводной сети, необходимый свободный напор [Hсв].

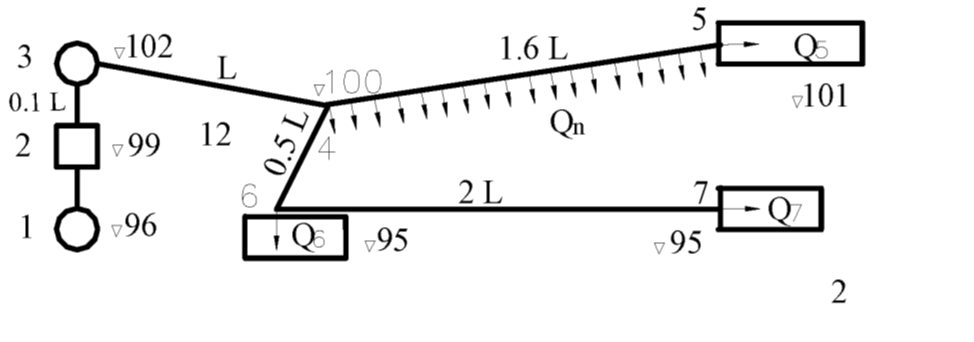

Рис.1. – Схема водопроводной сети
(1 – резервуар чистой воды; 2 – насосная станция; 3 – водонапорная башня;
5,6,7 – производственно-хозяйственные объекты)
Таблица 1
Исходные данные
Расход, л/с: | |
Q5 | 3,2 |
Q6 | 4,0 |
Q7 | 4,6 |
QП | 5,0 |
Необходимый свободный напор [Hсв], м | 13 |
Длина всасывающего трубопровода L1-2, м | 17 |
Длина участка напорного трубопровода L, м | 420 |
Материал напорных труб | чугун |
Требуется: определить расчетные расходы и выбрать диаметры труб для всех участков трубопровода; вычислить напоры в узловых точках; построить график пьезометрических напоров; определить основные параметры водонапорной башни (минимальный напор, регулирующий и полный объемы бака), работающей совместно с насосной станцией в автоматическом цикличном режиме; выбрать соответствующий типоразмер насосного агрегата.
