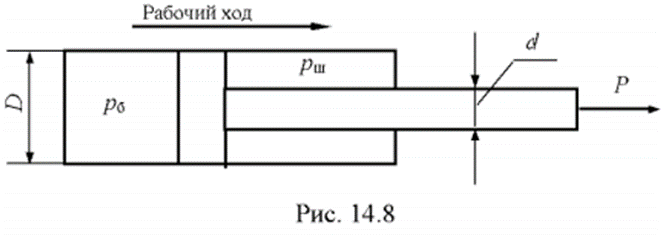

Диаметр гидравлического цилиндра D=32 мм, диаметр штока d=16 мм. При рабочем ходе штока давление в бесштоковой полости цилиндра p_б=14 МПа, а в штоковой полости p_ш=0,5 МПа. Уплотнение штока и поршня выполнено шевронными резиновыми манжетами (ширина уплотнения штока b_ш=15 мм, ширина уплотнения поршня b_п=30 мм). Схема гидравлического цилиндра представлена на рис. 14.8.

Требуется определить:

1) силу трения в уплотнениях поршня F_п и штока F_ш при рабочем ходе;

2) усилие на штоке P;

3) КПД гидроцилиндра при рабочем ходе (рабочий ход соответствует выходу штока из цилиндра).
