Задача 2: Задача 2-6 вариант 6
Описание

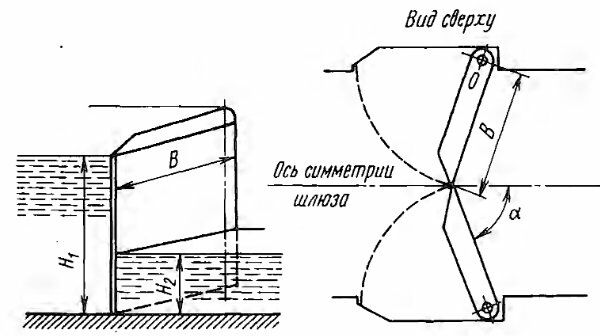

Двустворчатые ворота отгораживают шлюзовую камеру от канала с низовой стороны шлюза. Они имеют две симметричные поворотные створки, соприкасающиеся в закрытом положении по плоскости, которая совпадает с продольной осью симметрии шлюза. При заполненном шлюзе воде стороны ворот находится на уровнях Н1=18 и Н2=6 м.
Найти равнодействующую Р сил давления воды на каждую из створок ворот. На какой высоте х от дна проходит линия действия силы Р?
Построить эпюру нагрузки от воздействия воды на поверхность ворот.
При решении поверхность створки ворот считать плоской шириной В=16 м; угол α=70°.
Файлы условия, демо
