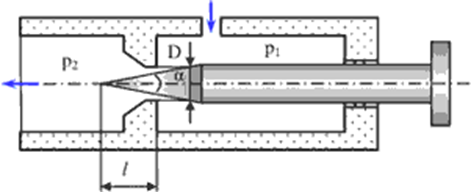

На рисунке изображена схема регулируемого игольчатого дросселя. Определить, на какое расстояние l необходимо вдвинуть иглу в дросселирующее отверстие для обеспечения перепада давления Δp=p1p2=3 МПа, если угол иглы α=30°, диаметр дросселирующего отверстия D=6 мм, его коэффициент расхода μ=0,8, расход жидкости Q=1,2 л/с, плотность рабочей жидкости ρ=900 кг/м3.

Указание. Площадь дросселирующего кольца определить по приближенной формуле S=Sо-Sи, где Sо – площадь отверстия, Sи – площадь иглы в сечении 1-1.
