Задача 10: Задача 10-36 вариант 36
-67%
Описание
Условие:
Определить, какое давление нагнетания рн должен создавать насос, перекачивающий воду по горизонтальному трубопроводу, состоящему из трех последовательных участков размерами l1 = 400 м, d1 = 200 мм; l2 = 200 м, d2 = 150 мм; l3 = 200 м, d3 = 100 мм, если в конечных сечениях участков из трубопровода отбираются одинаковые расходы QA = QC = 10 л/с и минимальный пьезометрический напор в конце трубопровода должен равняться Нс = 5м столба воды. Все участки трубопровода имеют одинаковую шероховатость ? = 0,5 мм.
Ответ. Pи = 142 кПа.

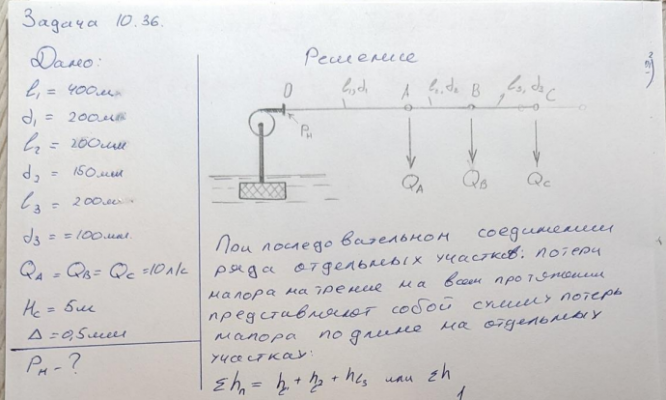

Пример оформления:
Определить, какое давление нагнетания рн должен создавать насос, перекачивающий воду по горизонтальному трубопроводу, состоящему из трех последовательных участков размерами l1 = 400 м, d1 = 200 мм; l2 = 200 м, d2 = 150 мм; l3 = 200 м, d3 = 100 мм, если в конечных сечениях участков из трубопровода отбираются одинаковые расходы QA = QC = 10 л/с и минимальный пьезометрический напор в конце трубопровода должен равняться Нс = 5м столба воды. Все участки трубопровода имеют одинаковую шероховатость ? = 0,5 мм.
Ответ. Pи = 142 кПа.

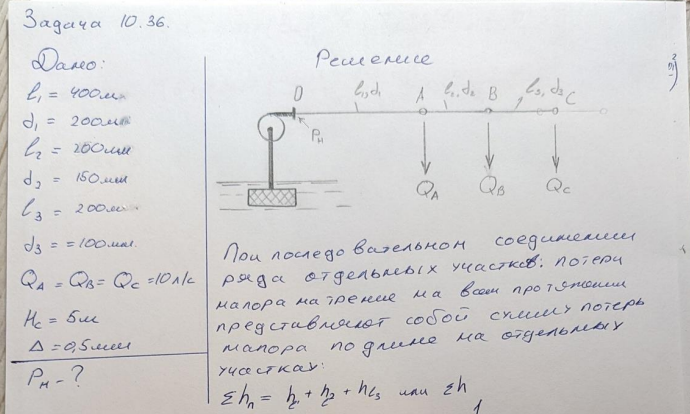

Пример оформления:
