Задача 7: Задача 7-14 вариант 14
Описание
👉2 РЕШЕНИЯ ДЛЯ ЭТОЙ ЗАДАЧИ (в WORD)!

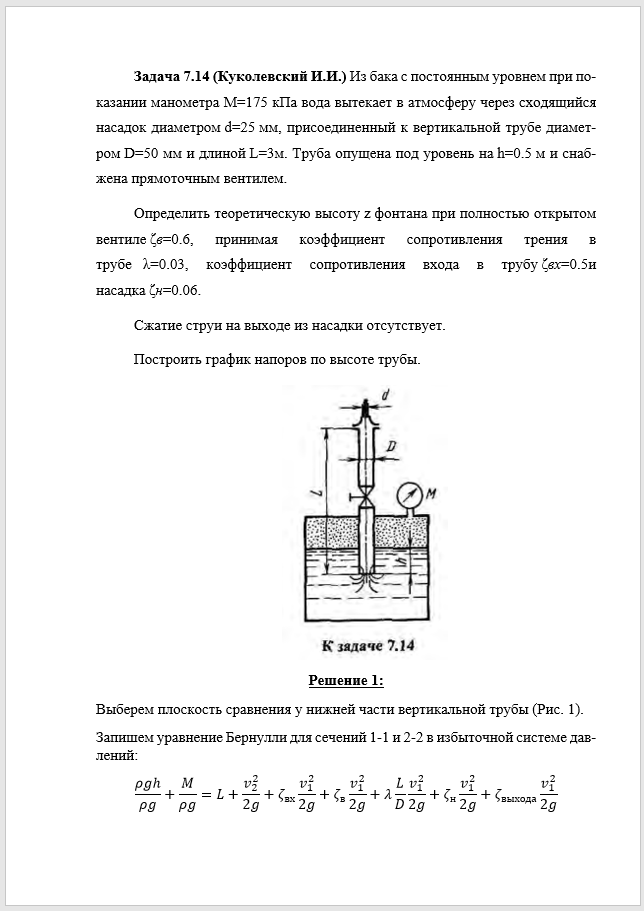

Задача (Куколевский И.И.) 7-14

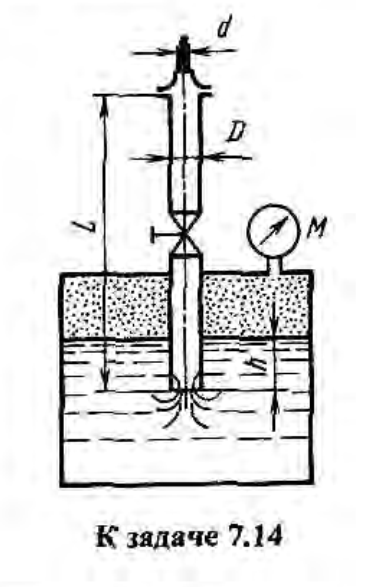

Из бака с постоянным уровнем при показании манометра М=175 кПа вода вытекает в атмосферу через сходящийся насадок диаметром d=25 мм, присоединенный к вертикальной трубе диаметром D=50 мм и длиной L=3м. Труба опущена под уровень на h=0.5 м и снабжена прямоточным вентилем.
Определить теоретическую высоту z фонтана при полностью открытом вентиле ζв=0.6, принимая коэффициент сопротивления трения в трубе λ=0.03, коэффициент сопротивления входа в трубу ζвх=0.5и насадка ζн=0.06.
Сжатие струи на выходе из насадки отсутствует.
Построить график напоров по высоте трубы.
Ответ: z=12,5 м Определить теоретическую высоту z фонтана при полностью открытом вентиле ζв=0.6, принимая коэффициент сопротивления трения в трубе λ=0.03, коэффициент сопротивления входа в трубу ζвх=0.5и насадка ζн=0.06.
Сжатие струи на выходе из насадки отсутствует.
Построить график напоров по высоте трубы.
ДЕМО

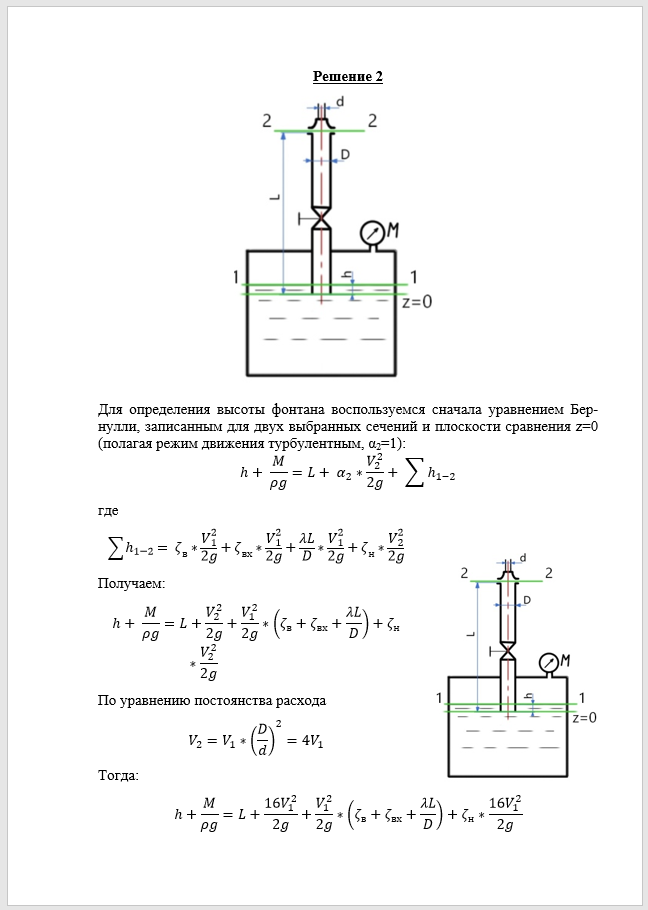

👉Решение 1:
👉Решение 2:
Показать/скрыть дополнительное описаниеИз бака с постоянным уровнем при показании манометра М=175 кПа вода вытекает в атмосферу через сходящийся насадок диаметром d=25 мм, присоединенный к вертикальной трубе диаметром D=50 мм и длиной L=3м. Труба опущена под уровень на h=0.5 м и снабжена прямоточным вентилем. Определить теоретическую высоту z фонтана при полностью открытом вентиле ζв=0.6, принимая коэффициент сопротивления трения в трубе λ=0.03, коэффициент сопротивления входа в трубу ζвх=0.5и насадка ζн=0.06. Сжатие струи на выходе из насадки отсутствует. Построить график напоров по высоте трубы. Ответ: z=12,5 м.
