Задача 4: Задача 4-5 вариант 5
Описание
Задача (Куколевский И.И.) 4-5

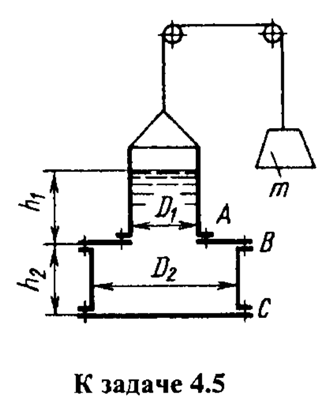

Составной цилиндрический сосуд, заполненный водой до высоты h1+h2=800 мм, подвешен на шнуре, перекинутом через блоки, и соединен с грузом массой m = 200 кг.Определить нагрузки на болтовые группы А, В и С при ускоренном движении сосуда.
Размеры сосуда: D1 = 400 мм, D2 = 600 мм, h2 = 300 мм. Массой сосуда и трением в блоках пренебречь.
Как изменятся нагрузки, если сосуд остановить?

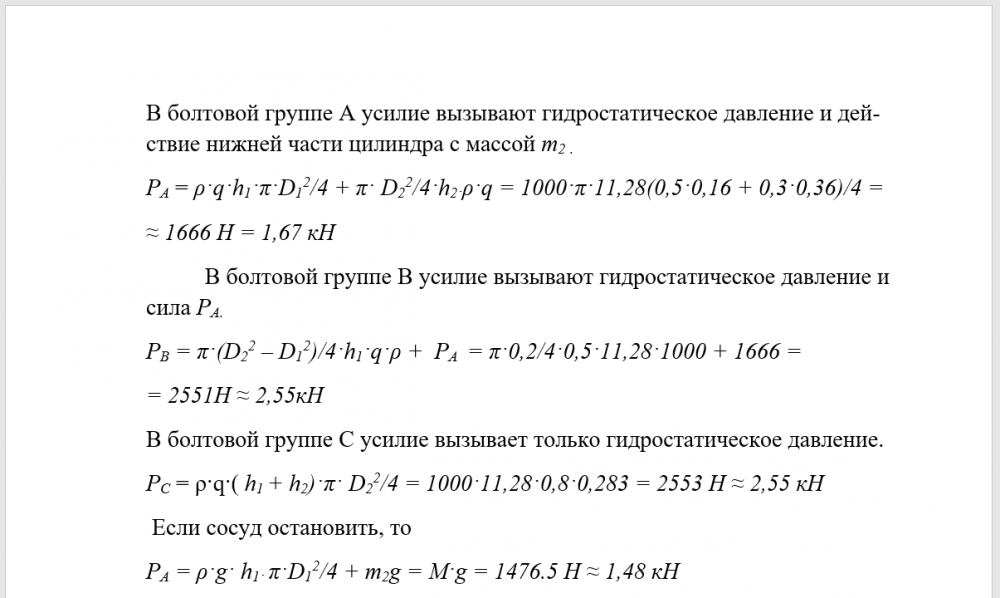

Ответ: РА= 1,67 кН; РВ = PС= 2,56 кН.
ДЕМО
Показать/скрыть дополнительное описаниеСоставной цилиндрический сосуд, заполненный водой до высоты h 1+h 2=800 мм, подвешен на шнуре, перекинутом через блоки, и соединен с грузом массой m = 200 кг. Определить нагрузки на болтовые группы А, В и С при ускоренном движении сосуда. Размеры сосуда: D 1 = 400 мм, D 2 = 600 мм, h 2 = 300 мм. Массой сосуда и трением в блоках пренебречь. Как изменятся нагрузки, если сосуд остановить? Ответ: РА= 1,67 кН; РВ = PС= 2,56 кН..
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
51
Качество
Идеальное компьютерное
Размер
91,76 Kb

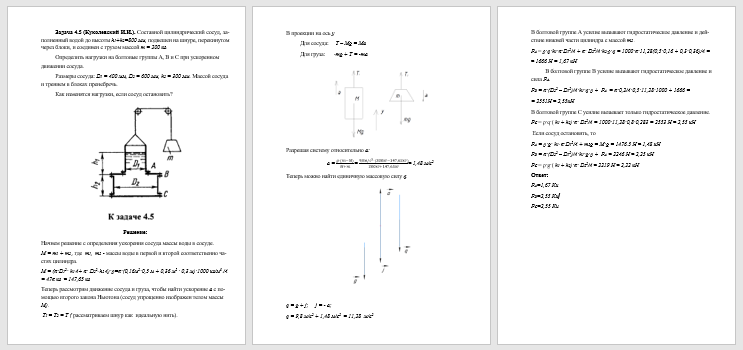

Список файлов
