Задача 10: Задача 10-7 вариант 7
-50%
Описание
Задача (Куколевский И.И.) 10-7

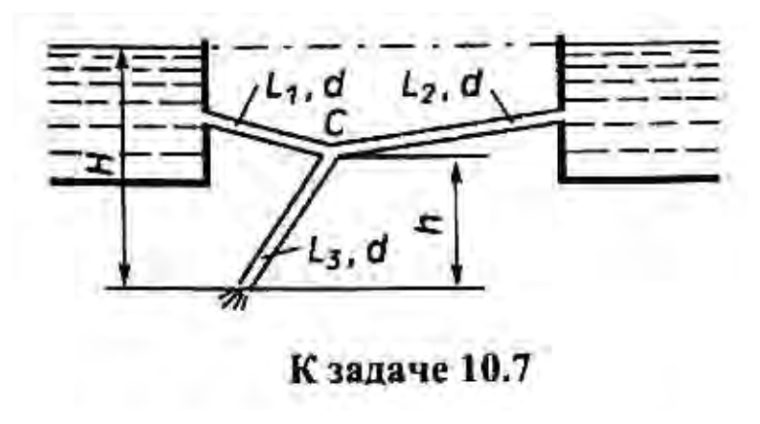

Два резервуара с постоянными и одинаковыми уровнями воды (ν = 0,01 Ст) соединены стальными (шероховатость Δ = 0,2 мм) трубами, приведенные длины которых L1 = L3 = 50 м, L2 = 200 м и диаметры d = 100 мм.Определить:
1. При каком напоре H суммарный расход из баков равен Q = 12 л/с.
2. Какова максимально возможная высота h расположения узла C при этом напоре. Предельную вакуумметрическую высоту в этом узле принять равной 10 м.
Ответ. 1) Н = 2,05 м 2) h = 11,4 м.
ДЕМО
Показать/скрыть дополнительное описаниеДва резервуара с постоянными и одинаковыми уровнями воды (ν = 0,01 Ст) соединены стальными (шероховатость Δ = 0,2 мм) трубами, приведенные длины которых L1 = L3 = 50 м, L2 = 200 м и диаметры d = 100 мм. Определить: 1. При каком напоре H суммарный расход из баков равен Q = 12 л/с. 2. Какова максимально возможная высота h расположения узла C при этом напоре. Предельную вакуумметрическую высоту в этом узле принять равной 10 м..
Характеристики решённой задачи
Номер задания
Вариант
Программы
Теги
Просмотров
149
Качество
Идеальное компьютерное
Размер
5,17 Mb
Список файлов

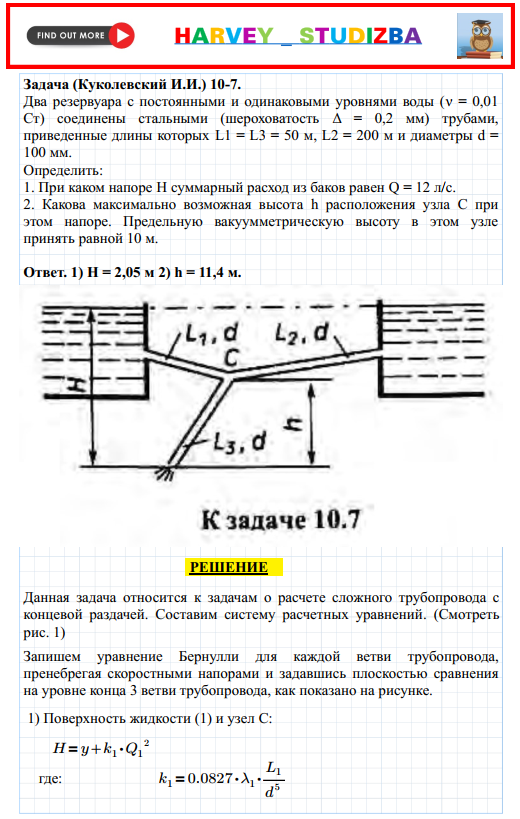

10.7.pdf
