Задача 11: Задача №11. Определите силу, натяжения троса, необходимую для открытия крышки. вариант 4
Описание
Решите задачу 10 при условии, что слева жидкости нет и H2 = 0.
Указания: В уравнении равновесия щита отсутствует момент от силы F2.
Задача 10. Прямоугольный поворотный щит размером L×B закрывает выпускное отверстие резервуара с жидкостью. Справа от щита уровень жидкости H1, слева – H2. Щит открывается с помощью троса, перекинутого через неподвижный блок. Температура жидкости t °C.
Определить силу T натяжения троса, необходимую для открытия крышки, если пренебрегать трением в цапфах (см. сноску 1).

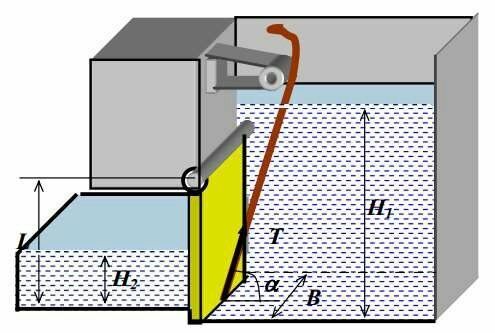

Рисунок 1
Дано:
t = 15°C; H1 = 3,5 м; L = 3 м; жидкость-керосин, с плотностью ρ=ρ20=808 кг/м3; B = 3 м; α = 60°.
