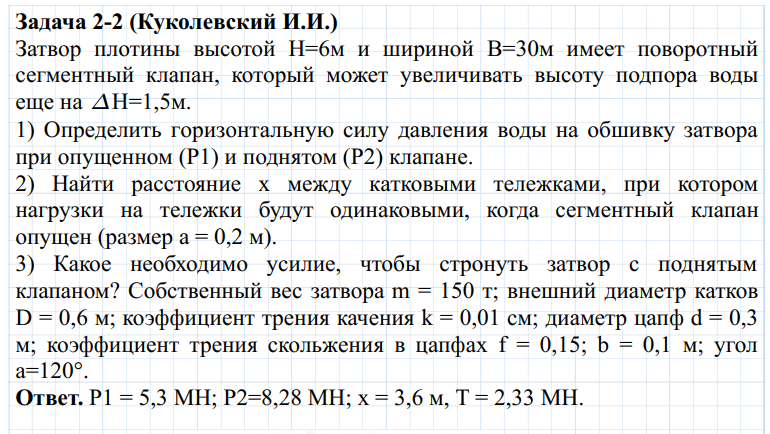

Задача 2-2 (Куколевский И.И.)
ДЕМО

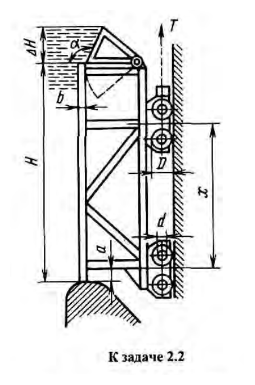

Показать/скрыть дополнительное описаниеЗатвор плотины высотой H = 6 м и шириной B = 30 м имеет поворотный сегментный клапан, который может увеличивать высоту подпора воды еще на ΔH = 1,5 м. 1) Определить горизонтальную силу давления воды на обшивку затвора при опущенном (P1) и поднятом (P2) клапане. 2) Найти расстояние x между катковыми тележками, при котором нагрузки на тележки будут одинаковыми, когда сегментный клапан опущен (размер a = 0,2 м). 3) Какое усилие T необходимо приложить, чтобы стронуть затвор с поднятым клапаном? Масса затвора m = 150 т; внешний диаметр катков D = 0,6 м; коэффициент трения качения k = 0,01 м; диаметр цапф d = 0,3 м; коэффициент трения скольжения в цапфах f = 0,15; b = 0,1 м; угол α = 1200..
Характеристики решённой задачи
Номер задания
Вариант
Теги
Просмотров
146
Качество
Фото рукописных листов
Размер
3,76 Mb
Список файлов
2.2.pdf
