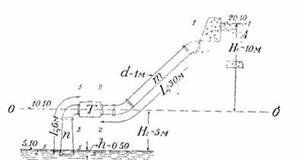

На рисунке 99 изображена схема турбинной установки. Из напорного бассейна А железным клепанным трубопроводом (длина L=30 м.; диаметр d=1,0 м.) вода подводится к турбине Т, находящейся в цилиндрическом кожухе. Пройдя рабочее колесо турбины, вода поступает в отсасывающую трубу п и затем в нижний бьеф. Длина отсасывающей трубы равна L2=6 м. Входной диаметр отсасывающей трубы D1=0,76 м; выходной – D2=1,40 м. Горизонт воды в верхнем бьефе расположен на высоте Н1=10 м. над плоскостью, проходящей через ось турбины; горизонт воды в нижнем бьефе - на Н2=5 м. ниже той же плоскости. Расход турбины Q=1,60 м3/с скорость в начале отсасывающей трубы υ3=3,53 м/с скорость, сек, скорость с которой вода покидает отсасывающую трубу, υ 1=1,04 м/с. Определить:
1. напор, полезно используемый турбиной при данном ее расположении над уровнем нижнего бьефа;
2. величину давления р непосредственно перед входом в турбинную камеру (сечение 2 - 2);
3. величину вакуума в отсасывающей трубе; при чем, при рассмотрении первого вопроса пренебречь потерями напора на сопротивления.
