Рассчитать и построить характеристики турбины турбобура M=f(n) и N=f(n) по заданным размерам ступени турбины, числу ступеней К и расходу Q промывочной жидкости, исходя из данных, приведенных в таблице 5. Таблица 5 Наименование данных, единица измер
Описание
Рассчитать и построить характеристики турбины турбобура M=f(n) и N=f(n) по заданным размерам ступени турбины, числу ступеней К и расходу Q промывочной жидкости, исходя из данных, приведенных в таблице 5.
Таблица 5
Наименование данных, единица измерения | Значение |
Число ступеней К, шт | 99 |
Расход промывочной жидкости Q 10-3 м3/с | 42 |
Плотность жидкости ρ, кг/м3 | 1250 |
Средний диаметр турбины Dср, мм | 146,5 |
Радиальная длина лопатки l, мм | 19,5 |
Конструктивные углы выхода потока α1к = β2к, град | 49040 |
Конструктивные углы выхода потока α2к = β1к, град | 900 |

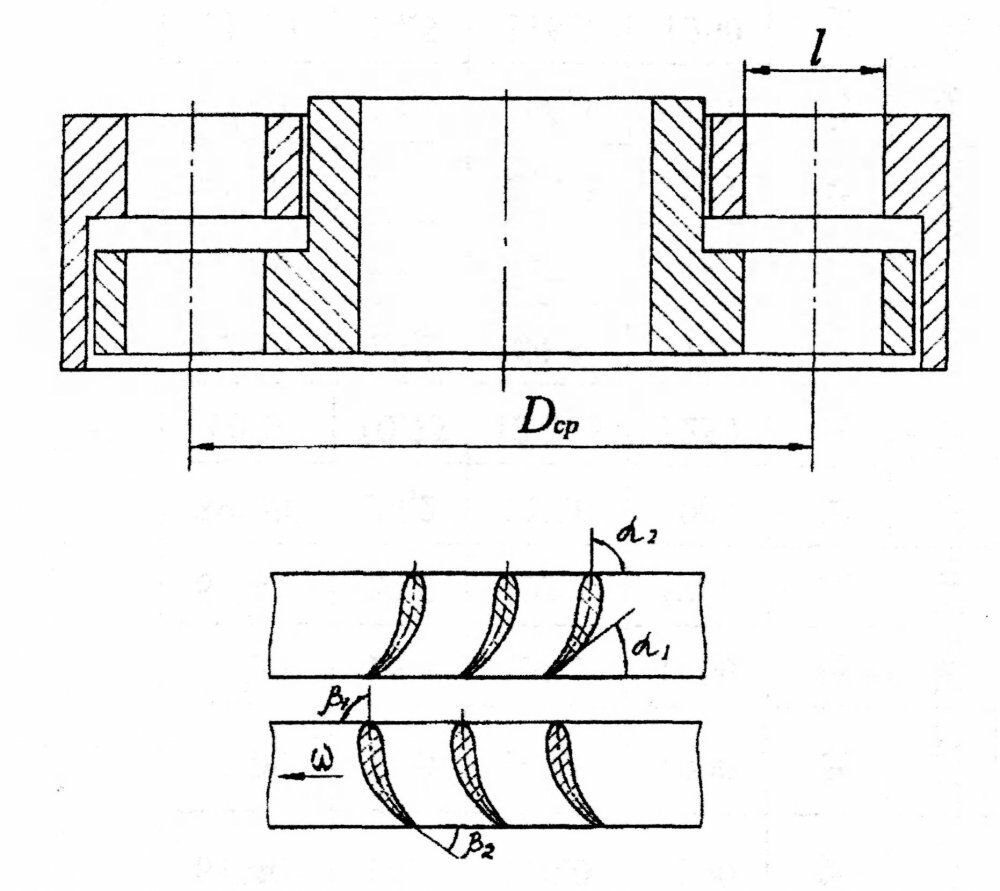

Рис. 4. Схема ступени турбины турбобура.
