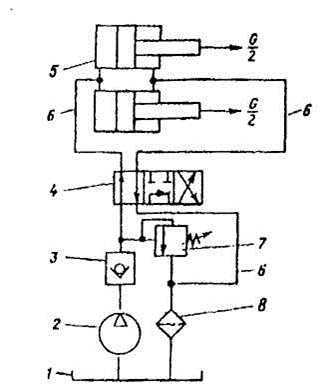

На рис. 1 дана схема гидропривода, применяемого в скреперахи бульдозерах. Гидропривод состоит из масляного бака 1, насоса 2 обратного клапана 3, распреде­лителя 4, гидроцилиндров 5, тру­бопроводов 6, предохранительно­го клапана 7, фильтра 8.

Исходные данные:

1. Усилие G, передаваемое двумя цилиндрами рабочему органу (см. таблицу).

2. Скорость движения рабоче­го органа (см. таблицу).

3. Длина трубопровода от на­соса до входа в цилиндры ₁ = 6 м., от выхода из цилиндров до фильт­ра - = 8 м. На трубопроводе име­ются: обратный клапан (z_кл = 3), распределитель (z_p= 2), два параллельно расположенных силовых цилиндра (коэффициенты ме­стных сопротивлений на входе и выходе из цилиндра: ( z_вх = 0,8; z_вых= 0,5), фильтр (z_ф = 12), девять поворотов под углом 90° (z_п= 2), один прямоугольный тройник с транзитным пото­ком (z_т = 0,2) и три прямоугольных тройника с отводимым под углом 90° потоком (z_т= 1,2)

4. Рабочая жидкость — веретенное масло: ρ= 870 кг/м³ , u = 0,4*10^-4 м²/с.

5. Общий КПД насоса h = 0,85; объемный КПД силового гидроцилиндра h₀ = 0,90.

Требуется определить:

1. Внутренний диаметр гидроцилиндра (диаметр порш­ня) d_ц, диаметр штока поршня d_ш.

2. Диаметры трубопроводов d_tl и d_t2.

3. Подачу, напор и мощность насоса.
