Произвести гидравлический расчет насосной установки для перекачки нефти с расходом Q, если известно, что всасывающий трубопровод насоса, присоединенный к заборному резервуару на глубину а от свободной поверхности, имеет длину l_вс, два плавных поворота и обратный клапан с сеткой. Нагнетательный трубопровод длиной l_нг имеет восемь плавных поворотов, обратный клапан и две задвижки. Максимальная высота взлива нефти в напорном резервуаре равна h_н, а избыточное давление над её поверхностью p₁ = 196,2 Па. поверхность земли в пункте установки напорного резервуара возвышается над поверхностью земли, где установлен заборный резервуар, на H_г.

Перекачиваемая жидкость имеет вязкость ν и плотность ρ при температуре 10^о С.

Полагая, что насосная станция работает круглосуточно, необходимо определить диаметр всасывающего и напорного трубопроводов - d_вс и d_нг, высоту расположения насосов относительно уровня нефти в заборном резервуаре, считая, что абсолютное давление над её поверхностью (р₂) равно 40 кПа, полный напор насоса, тип и марку насоса для подачи заданного количества жидкости, мощность и тип электродвигателя.

Исходные данные для расчета приведены в таблице 4.

Таблица 4

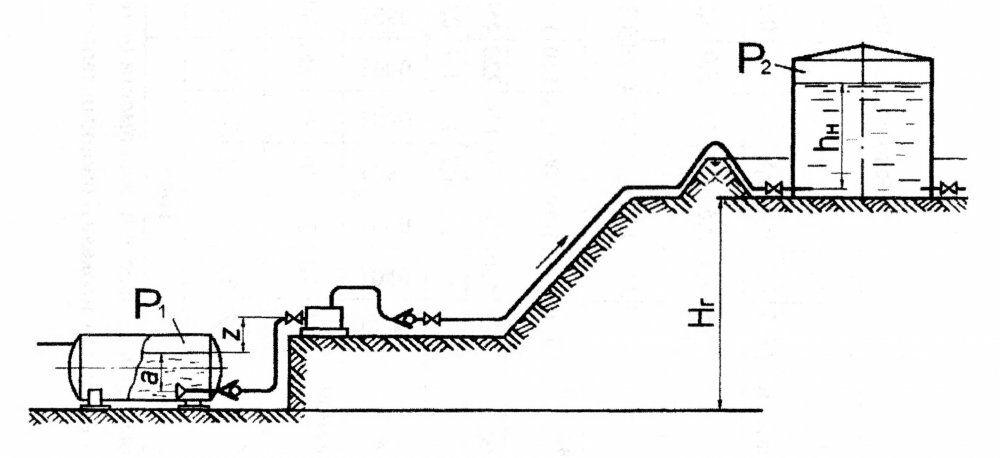

Рис. 3. Схема насосной установки.
