Задача 5: Задача 5-8 вариант 8

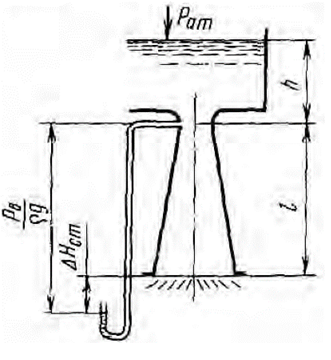

Задача (Куколевский И.И.) 5-8. По вертикально расположенному диффузору длиной L = 500 мм вода должна вытекать в атмосферу из открытого резервуара, уровень в котором h = 0,5 м. Для предварительного определения пропускной способности диффузора производятся испытания его модели, выполненной в масштабе 1:2 от натуры. Закон моделирования выбран исходя из того, что поток в диффузоре является напорным, и его характер определяется только свойствами инертности и вязкости жидкости.
1) Каков должен быть при испытании модели на воде уровень hм в резервуаре опытной установки.
2) Какой расход Q будет пропускать диффузор в натуре, если при испытании модели получен расход Qм = 30 л/сек.
3) Какой вакуум рв будет во входном сечении натурного диффузора, если при испытании модели вакуум в этом сечении оказался равным Рвм = 81 кПа.
Указание. Условие равенства чисел Рейнольдса приводит (в случае одинаковых жидкостей) к соотношению для перепада пьезометрических уровней в диффузоре
