Задача 7: Задача 7-14 вариант 14
Описание
Определить теоретическую высоту фонтана при полностью открытом вентиле (?в = 0,6), принимая коэффициент сопротивления трения в трубе 0,03, коэффициенты сопротивления входа в трубу ?вх = 0,5 и насадка ?п = 0,06. Построить график напоров по высоте трубы.
Ответ. z= 12,5 м.
Условие:

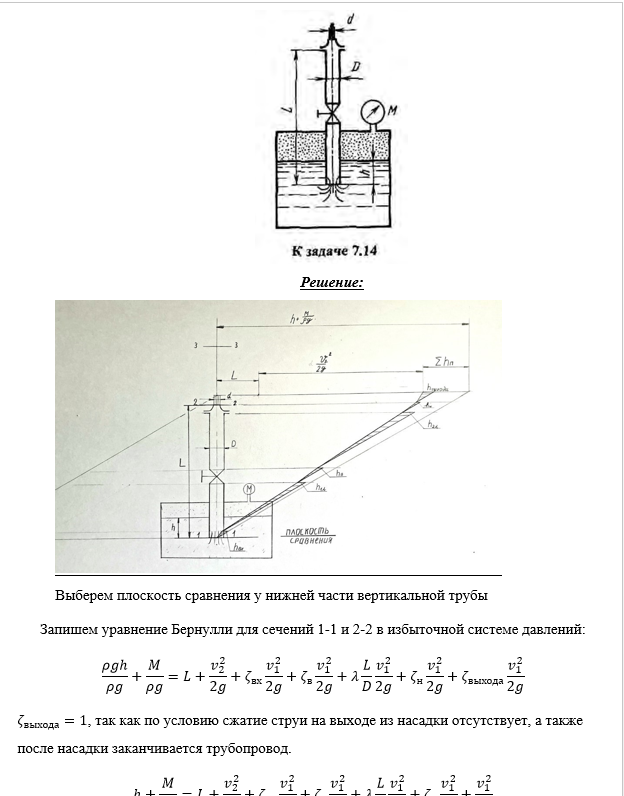

Из бака с постоянным уровнем при показании манометра М=175 кПа вода вытекает в атмосферу через сходящийся насадок диаметром d=25 мм, присоединенный к вертикальной трубе диаметром D=50 мм и длиной L=3м. Труба опущена под уровень на h=0.5 м и снабжена прямоточным вентилем.
Определить теоретическую высоту z фонтана при полностью открытом вентиле ζв=0.6, принимая коэффициент сопротивления трения в трубе λ=0.03, коэффициент сопротивления входа в трубу ζвх=0.5и насадка ζн=0.06.
Сжатие струи на выходе из насадки отсутствует.
Построить график напоров по высоте трубы.
Показать/скрыть дополнительное описание
Задача (Куколевский И.И.) 7-14. Из бака с постоянным уровнем при показании манометра М = 175 кПа вода вытекает в атмосферу через сходящийся насадок диаметром d = 25 мм, присоединенный к вертикальной трубе диаметром D = 50 мм и длиной L = 3 м. Труба опущена под уровень на h = 0,5 м и снабжена прямоточным вентилем. Определить теоретическую высоту фонтана при полностью открытом вентиле (?в = 0,6), принимая коэффициент сопротивления трения в трубе 0,03, коэффициенты сопротивления входа в трубу ?вх = 0,5 и насадка ?п = 0,06. Построить график напоров по высоте трубы. Ответ. z= 12,5 м. .
Характеристики решённой задачи
Список файлов
- Задача 7-14.docx 358,53 Kb
