Для определения силового воздействия со стороны потока воды Qн на дисковый затвор, установленный в трубопроводе диаметром Dн, изготовлена модель в масштабе KL , работающая на воздухе (ρм=11,7 кг/м3, ν=0,156 Ст). Зона турбулентной автомодельности при
Описание

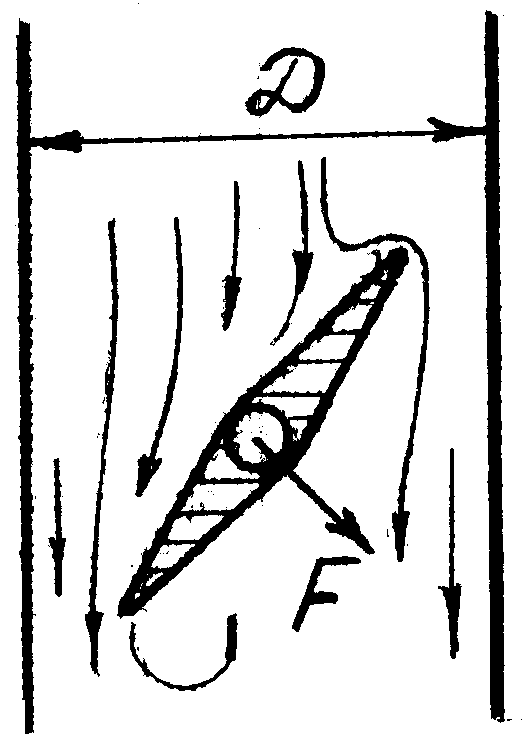

Для определения силового воздействия со стороны потока воды Qн на дисковый затвор, установленный в трубопроводе диаметром Dн, изготовлена модель в масштабе KL , работающая на воздухе (ρм=11,7 кг/м3, ν=0,156 Ст). Зона турбулентной автомодельности при Re≥105.
Определить:
1) выполнение условий подобия , если расход воздуха в модели составляет Qм=0,65 м3/с;
2) силу, действующую на дисковой затвор в натуре, если в модели она составила Fм=8,7 Н.
Задача 8-13. Дано: KL=8; Dн=2,5 м; Qн=8000 л/с;
Определить:
1) выполнение условий подобия , если расход воздуха в модели составляет Qм=0,65 м3/с;
2) силу, действующую на дисковой затвор в натуре, если в модели она составила Fм=8,7 Н.

Задача 8-13. Дано: KL=8; Dн=2,5 м; Qн=8000 л/с;
νн=0,013 Ст-вода; ρн=103 кг/м3; ρм=1,17 кг/м3; νм=0,156 Ст-воздух; Re≥105 – зона турбулентной автомодальности; Qм=0,65 м3/с; Fм=8,7 Н. Определить:
1. Выполнение условий подобия.
2. Fм=?
