Центробежный насос перекачивает легкую нефть из открытого резервуара А в закрытый бак Б цилиндрической формы, высота бака H2 . Температура перекачиваемой жидкости Т. Стальные трубы всасывания и нагнетания соответственно имеют диаметр d1 и d2 , длину

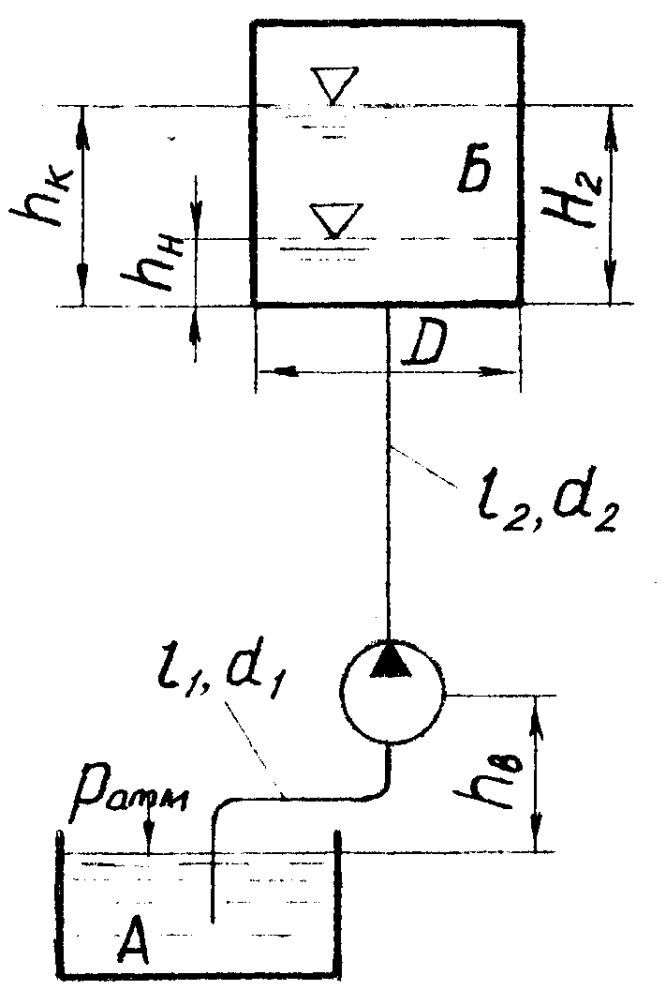

Центробежный насос перекачивает легкую нефть из открытого резервуара А в закрытый бак Б цилиндрической формы, высота бака H₂ . Температура перекачиваемой жидкости Т. Стальные трубы всасывания и нагнетания соответственно имеют диаметр d₁ и d₂ , длину l₁ и l₂ . В каких пределах изменяются напор и подача насоса в начале и в конце наполнения бака жидкостью от h_н=0,1H₂ до h_к=0,7H₂ , полагая, что в начале наполнения давление воздуха в баке равнялось атмосферному, а сжатие воздуха происходит по изотермическому закону. Считать, что высота всасывания h_в=1,6 м в процессе работы насоса остается постоянной. Принять, что движение жидкости в начальный и конечный моменты наполнения бака является установившимся. Местными гидравлическими сопротивлениями можно пренебречь.
Данные, необходимые для построения характеристики насоса:
Q / Q₀ 0,00 0,20 0,40 0,60 0,80 1,00
H / H0 1,0 1,06 1,00 0,88 0,66 0,00.
Здесь Q₀ - подача насоса при H=0; H₀ - напор, развиваемый при Q=0.
Н₂ = 1м, Н₀ = 45м, Q₀ = 33л/с, l₁ = 3м, d₁ = 100мм, l₂ = 5м, d₂ = 80мм, Т = 20°С.
