Курсовая работа 18: Гидростатика, гидродинамика, расчёт трубопроводов,гидравлический удар вариант 20, 26, 74, 84, 96

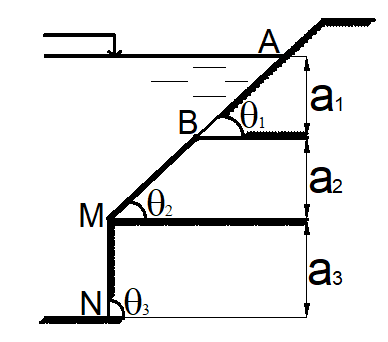

Задача 1. На рис 1.1 и 1.2 показаны расчетные схемы. На них изображены плоские прямоугольные поверхности ABMN, находящиеся под давлением воды слева. Ширина стенок и затворов b.

Требуется:

1. Определить абсолютное и избыточное давление в точке, указанной в табл. 1.1.

2. Построить эпюру избыточного давления.

3. Определить силу избыточного давления на указанную в табл. 1.1 часть смоченной поверхности.

Задача 2.

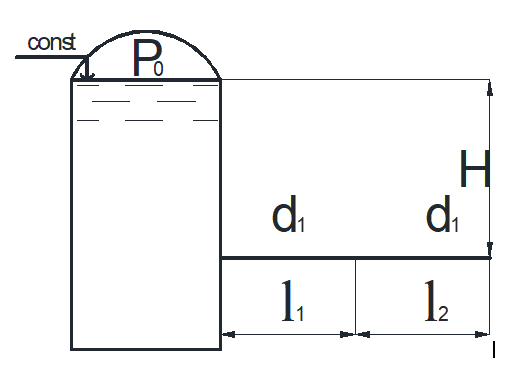

Для подачи воды из резервуара, в котором поддерживается постоянный уровень, предусмотрен короткий трубопровод, состоящий из труб разного диаметра, соединенных последовательно (рис.2.1 и 2.2). Над горизонтом воды в резервуаре поддерживается внешнее давление р_о.

Требуется:

1. Выяснить режим движения на каждом участке короткого трубопровода.

2. Определить напор Н с учетом режимов движения. В случае турбулентного движения для определения коэффициента λ использовать универсальную формулу А.Д. Альтшуля, справедливую для всех зон сопротивления этого режима.

Задание 3. На рис. 3.1 и 3.2 показаны резервуары, в оболочке которых сделаны круглые отверстия, в которым присоединены внешние цилиндрические насадки диаметром d. Отметки уровня воды в резервуарах, центра отверстий, дна указаны в табл. 3.1 и 3.2.

Скорость в резервуарах . Отметка уровня воды держится постоянной. Длину насадка принять равной .

Требуется:

1. Определить расход Q, вытекающий через внешний цилиндрический насадок.

Расчеты выполнить для одного из вариантов по данным приведенным в табл. 3.1 и 3.2.

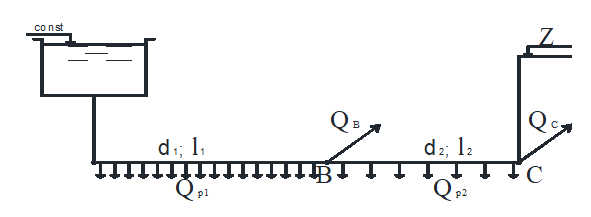

Задание 4. Из напорного бака с постоянным уровнем вода подается потребителям по трубопроводу, состоящему из двух последовательно соединенных участков гидравлически длинных труб (рис. 4.1).

Требуется:

1. Определить расчетный расход на каждом участке.
2. Определить потери напора на каждом участке, пользуясь таблицами для гидравлически длинных труб.
3. Задание 5. Определить скорость с распространения волны гидравлического удара и повышение давления Δр при мгновенном закрытии стального трубопровода.
