ДЗ ПС: Выбор материала и технологии термической обработки вариант 2

1) Согласно ГОСТ 10160-75 выберите марку сплава и вид продукции, укажите
химический состав и магнитные свойства выбранного материала для изготовления

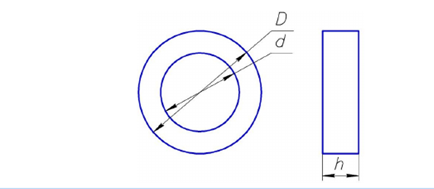

кольцевого магнитопровода размерами = 145 мм, = 100 мм, ℎ = 40 мм, = 0,08 мм.
Требования к материалу: коэрцитивная сила 1,2 А/м, максимальная магнитная
проницаемость 250 мГн/м. Нарисуйте кривую петли гистерезиса, определите потери на
гистерезис и вихревые токи единицы массы материала, если частота поля составляет
400 Гц, а коэффициент прямоугольности петли – 0,8. Приведите расчеты. Опишите
области применения выбранного материала.
2) Согласно ГОСТ 22483 выберите материал для токопроводящей жилы класса 1,
если номинальное значение электрического сопротивления данного материала должно
составлять 3,08 Ом. Рассчитайте удельное электрическое сопротивление и его
изменение в интервале температур 20-100 ºС. Значение температурного коэффициента
электрического определить согласно справочнику. Приведите расчеты. Постройте
график зависимости изменения удельного электрического сопротивления от
температуры. Объясните характер полученной зависимости.
3) Заданная электронная техника: расцепитель.
Необходимо:
1 Описать, как работает электронная техника, привести схему ее устройства и/или
схему ее работы.
2 Привести какие электротехнические материалы применяются для её создания;
3.Указать свойства и функции, которыми обладают эти материалы;
4 Описать технологию получения рассмотренных материалов, привести схемы.
