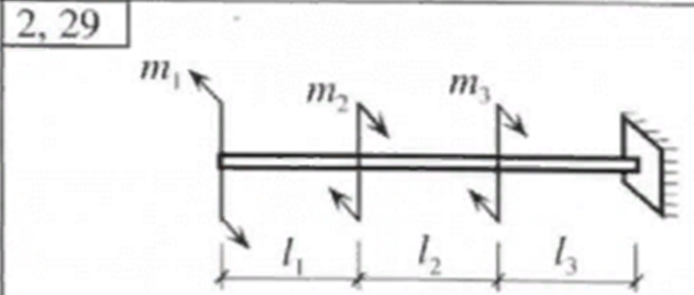

Исходные данные: стальной вал постоянного сечения нагружен сосредоточенными моментами. Значения моментов, длины участков и тип поперечных сечений заданы в таблице ниже, а также указаны на схемах. Модуль сдвига для материала вала принять равным G = 8
Описание
Исходные данные: стальной вал постоянного сечения нагружен сосредоточенными моментами. Значения моментов, длины участков и тип поперечных сечений заданы в таблице ниже, а также указаны на схемах. Модуль сдвига для материала вала принять равным G = 8.104 МПа, допускаемое напряжение [τ] = 80 МПа.
Требуется: рассчитать напряженно-деформированное состояние описанной физической системы с использованием метода конечных элементов.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Тип сечения | l1, м | l2, м | l3, м | M1, Н.м | M2, Н.м | M3, Н.м | α | β |

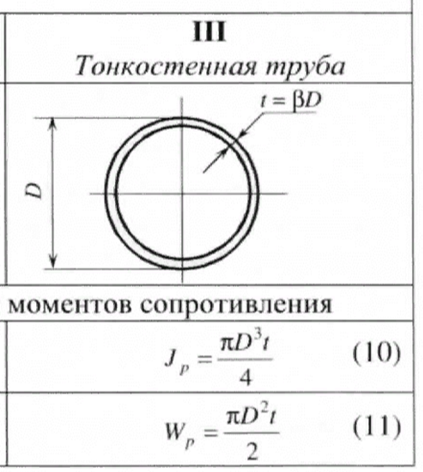

III | 0,4 | 0,85 | 0,55 | 1300 | -400 | 350 | 0,35 | 0,04 |
