ДЗ: Определение режимных параметров двухвального газотурбинного привода с силовой турбиной
Новинка
Описание

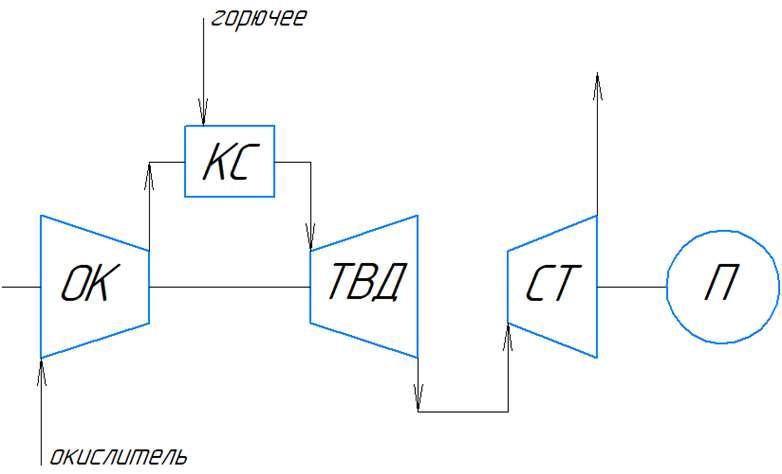

На рисунке 1 представлена принципиальная схема ГТУ с силовой турбиной [1].
![]()
КС – камера сгорания; ОК – осевой компрессор; П – полезная нагрузка;
ТВД – турбина высокого давления; СТ – силовая турбина.
Рисунок 1 – Схема ГТУ с силовой турбиной
Необходимые для расчёта исходные характеристики ГТУ приведены в таблице 1.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 Исходные данные 5
2 Определение режимных параметров двухвального газотурбинного привода с силовой турбиной 7
3 Протокол решения задачи 16
ЗАКЛЮЧЕНИЕ 20
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 21
КС – камера сгорания; ОК – осевой компрессор; П – полезная нагрузка; ТВД – турбина высокого давления; СТ – силовая турбина.
Рисунок 1 – Схема ГТУ с силовой турбиной
| № | Название | Обозначение | Размерность | Примечание | |
| 1 | Эффективная мощность ГПА | NЭ | МВт | 32 | |
| 2 | Температура газа перед турбиной | Tвх.твд | К | 1600 | |
| 3 | Температура горючего на входе в КС | Tвх.гор | К | 300 | |
| 4 | Степень повышения давления в компрессоре | ε | – | 32 | |
| Продолжение таблицы 1 | |||||
| 5 | Стандартная температура | T0 | К | 288 | |
| 6 | Стандартное давление | P0 | Па | 101325 | |
| 7 | Коэф. потерь степени сжатия | λ | – | 0,93 | |
| 8 | Полнота сгорания в камере | ηкс | – | 0,99 | |
| 9 | Механический КПД | ηм | – | 0,99 | |
| 10 | Изоэнтропный КПД турбины | ηт | – | 0,92 | |
| 11 | Изоэнтропный КПД компрессора | ηк | – | 0,90 | |
| 12 | Коэффициент утечек воздуха | qу | – | 0,005 | |
| 13 | Стехиометрическое соотношение | Kmo | – | 17,2 | |
| 14 | Теплоемкость горючего | Сргор | Дж/(кг∙К) | 2450 | |
| 15 | Полнота сгорания | ηкс | - | 0,99 | |
| 16 | Теплопроизводительность горючего | Hu | Дж/кг | 50·106 | |
| 17 | Коэф. полноты давления в ВНА | σвх.к | – | 0,99 | |
| 18 | Коэф. полноты давления в КС | σкс | – | 0,99 | |
| 19 | Коэф. расхода ТВД | µтвд | – | 0,94 | |
| 20 | Коэф. расхода силовой турбины | µст | – | 0,97 | |
| 21 | Доля воздуха на охл. турбины | qохл | – | 0,02 | |
Необходимые для расчёта исходные характеристики ГТУ приведены в таблице 1.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 Исходные данные 5
2 Определение режимных параметров двухвального газотурбинного привода с силовой турбиной 7
3 Протокол решения задачи 16
ЗАКЛЮЧЕНИЕ 20
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 21
Характеристики домашнего задания
Учебное заведение
ПНИПУПросмотров
2
Качество
Идеальное компьютерное
Размер
141,77 Kb
Список файлов
ГТУ 2 вала.docx пример.docx
