ДЗ 1: ДЗ1 (с эскизами). Расчет валов и опор зубчатых передач. Вариант 4 вариант 4

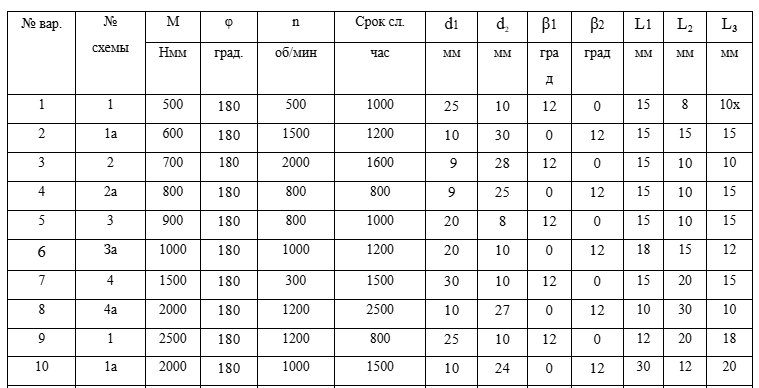

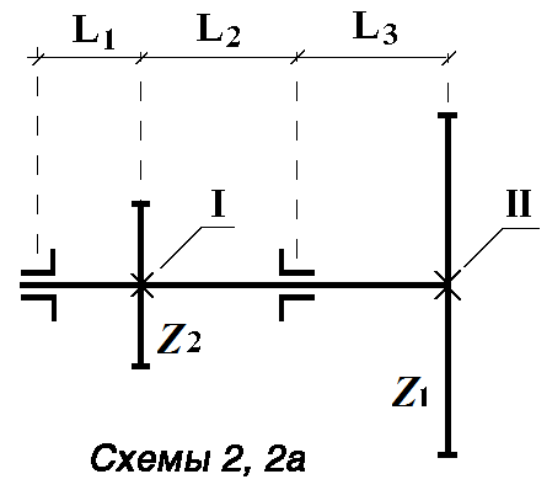

На рис.1 представлена схема промежуточного валика механической передачи приборного электропривода с установленными на нем зубчатыми колесами Z1 и Z2 с диаметрами делительных окружностей d1 и d2. Каждое из колес в соответствии с заданием может быть цилиндрическим прямозубым или косозубым, коническим, а в червячным, винтовым, что определяет наличие или отсутствие осевых сил Fa1 и Fa2.
