Лабораторная работа 2: Выполнение чертежа детали по ее объемной модели
Описание
Один из вариантов задачи на рубежном контроле по компьютерной графике.

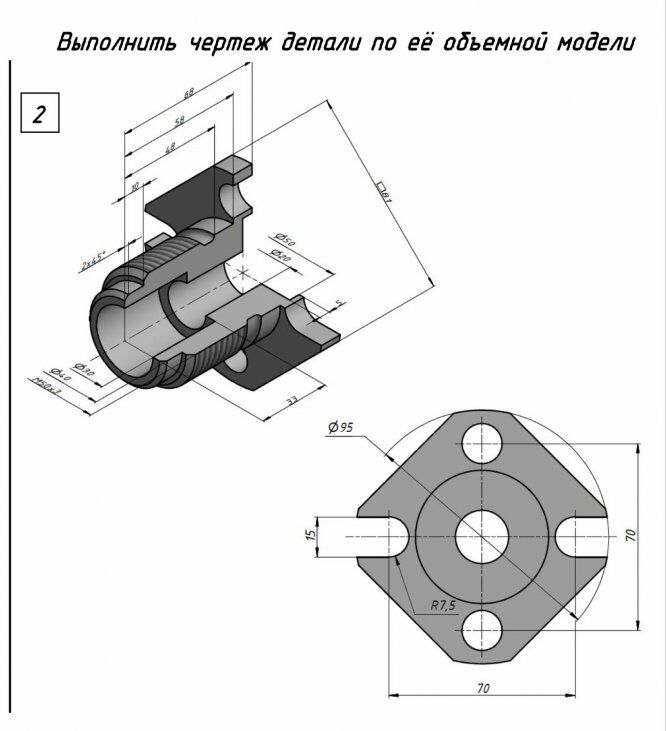

Необходимо построить трехмерную модель детали типа "Опора" и выполнить ее чертеж. В качестве исходных данных используются данные с приведенного эскиза.
![]()
Необходимо построить трехмерную модель детали типа "Опора" и выполнить ее чертеж. В качестве исходных данных используются данные с приведенного эскиза.
