Курсовая работа: Расчет устойчивости электрических систем
Новинка
Описание
- Составление схемы замещения, приведение сопротивлений элементов схемы к одной ступени напряжения с использованием средненоминальных напряжений.
- Построение угловых характеристик с учетом нагрузки, при этом рассматриваются три случая – без учета АРВ, с учетом АРВ ПД и с учетом АРВ СД. Также построение угловой характеристики без учета нагрузки и без учета АРВ. Определение коэффициентов запаса для всех случаев.
- Расчет динамической устойчивости при трехфазном и несимметричном КЗ в заданной точке, определение предельного времени отключения КЗ.
- Программный расчет динамической устойчивости в ПВК RastrWin3.

Вариант | Номер схемы | Номер точки КЗ | Вид несимметричного КЗ | Мощность нагрузки Sн, МВА | Длина линий Л1/Л2/Л3, км | Мощность КЗ системы , МВА |

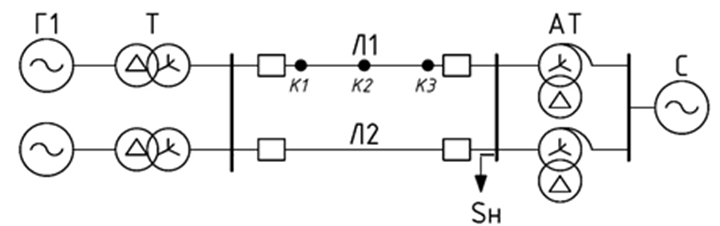

1 | 1 | К2 | 1,1 | 50+j40 | 100/100/- | 1000/900 |
СОДЕРЖАНИЕ
ВВЕДЕНИЕ. 3
1. ИСХОДНЫЕ ДАННЫЕ. 3
2. РАСЧЕТ СХЕМЫ ЗАМЕЩЕНИЯ.. 4
2.1. Выбор оборудования. 4
2.2. Составление и расчет схемы замещения. 5
3. АНАЛИЗ СТАТИЧЕСКОЙ УСТОЙЧИВОСТИ.. 7
3.1. Расчет угловой характеристики без учета нагрузки. 7
3.1.1. Расчет характеристики без учета АРВ.. 7
3.1.2. Расчет характеристики с учетом АРВ ПД.. 8
3.1.3. Расчет характеристики с учетом АРВ СД.. 9
3.2. Расчет угловой характеристики с учетом нагрузки. 10
4. АНАЛИЗ ДИНАМИЧЕСКОЙ УСТОЙЧИВОСТИ.. 14
4.1. Расчет динамической устойчивости при трехфазном КЗ. 14
4.2. Расчет динамической устойчивости при несимметричном КЗ. 19
5. АНАЛИЗ УСТОЙЧИВОСТИ В ПВК RASTRWIN.. 25
5.1. Задание исходных данных. 25
5.2. Расчет устойчивости при трехфазном КЗ. 27
5.3. Расчет устойчивости при несимметричном КЗ. 28
6. ВЫВОДЫ.. 31
СПИСОК ЛИТЕРАТУРЫ.. 32
