Курсовая работа: Разработка регулируемого электропривода постоянного тока и нерегулируемого электропривода переменного тока

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

Вариант №17.

Задание включает разработку регулируемого электропривода постоянного тока и нерегулируемого электропривода переменного тока.

В соответствии с вариантом задания разработать электропривод постоянного тока для производственного механизма с двигателем постоянного тока, регулируе­мым изменением магнитного потока. Требуется:

1. Привести механические характеристики (момент инерции J, момент сопротивления М_с.м.) к валу двигателя.
2. Выбрать двигатель по мощности.
3. Для выбранного двигателя построить электромеханические характеристики:
4. естественную
5. искусственные при реостатном пуске на скорость, соответствующую ω_п.м.min, и рассчитать сопротивления ступеней пускового резистора.

4. Рассчитать переходные процессы:

1. при реостатном пуске на скорость ω_п.м.min
2. при регулировании скорости до ω_п.м.max ослаблением магнитного потока;
3. при регулировании скорости до ω_п.м.min увеличением магнитного потока;
4. при динамическом торможении.
5. Построить нагрузочную диаграмму и проверить двигатель по потерям на нагрев согласно заданному циклу работы.
6. Составить принципиальную электрическую схему управления двигателем.

В соответствии с вариантом задания разработать нерегулируемый электро­привод с асинхронным короткозамкнутым двигателем; построить нагрузочную диаграмму производственного механизма; произвести предварительный выбор двигателя по мощности (при необходимости выбрать маховик); построить нагрузочные диаграммы электропривода; проверить выбранный электродвигатель по перегрузочной способности и потерям на нагрев в роторе; составить принципиальную электрическую схему управления двигателем.

1 РЕГУЛИРУЕМЫЙ ЭЛЕКТРОПРИВОД ПОСТОЯННОГО ТОКА

Необходимо в соответствии с вариантом задания (таблица 1.1) разработать электропривод постоянного тока для производственного механизма с двигателем постоянного тока, регулируемым изменением магнитного потока.

Таблица 1.1 – Исходные данные

Цикл работы производственного механизма включает: пуск на минимальную угловую скорость ω_п.м.min, работу на этой скорости в течение 3 мин., регулирование скорости от ω_п.м.min до ω_п.м.max, работу механизма на скорости ω_п.м.max в течение 5 мин., регулирование скорости до ω_п.м.min, работу на этой скорости в течение 3 мин., торможение, паузу (1 мин). Затем цикл повторяется.

Кинематическая схема механизма приведена на рисунке 1.1.

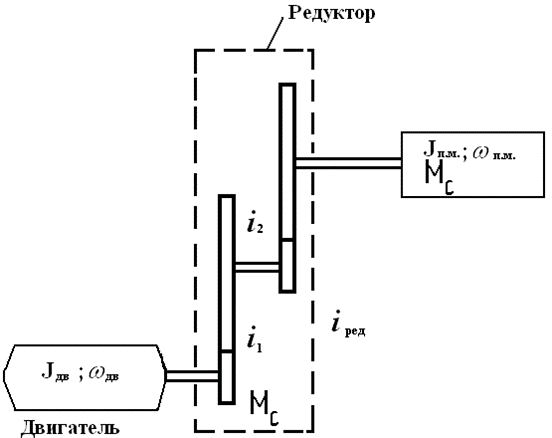

Рисунок 1.1 - Кинематическая схема механизма

2 НЕРЕГУЛИРУЕМЫЙ ЭЛЕКТРОПРИВОД ПЕРЕМЕННОГО ТОКА

Необходимо в соответствии с вариантом задания (таблица 2.1) разработать нерегулируемый электропривод переменного тока.

Таблица 2.1 – Исходные данные к расчёту

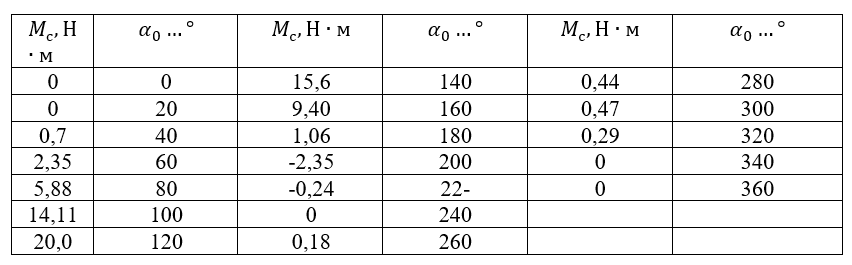

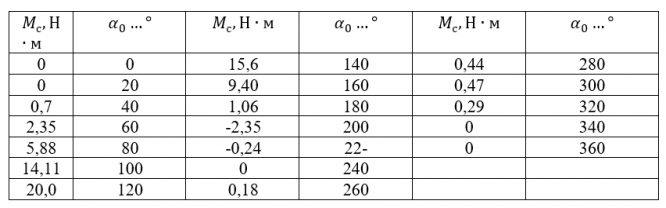

Таблица 2.2 – Зависимость сопротивления от угла поворота кривошипа

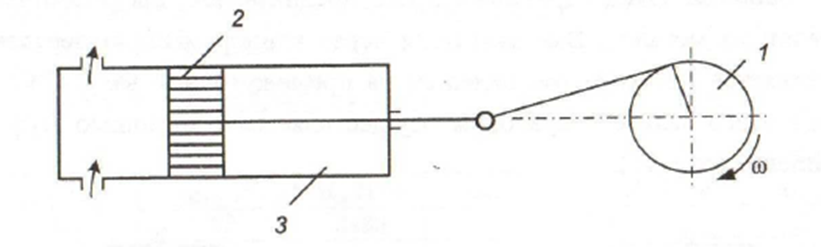

1 — кривошипный вал; 2 — поршень; 3 — цилиндр

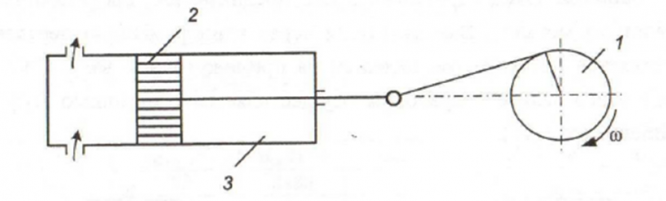

Рисунок 2.1. кинематическая схема поршневого компрессора:
