Объектом для проектирования электропривода является механизм наклонного подъемника с повторно-кратковременным режимом работы
Описание

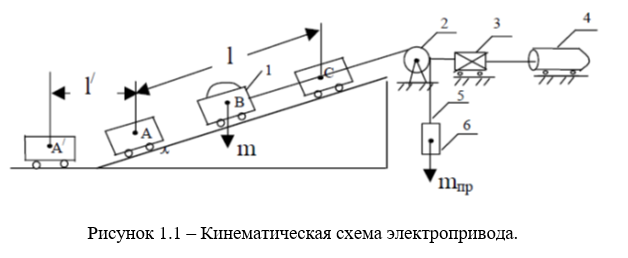

Объектом для проектирования электропривода является механизм наклонного подъемника с повторно-кратковременным режимом работы. Нагрузка механизма изменяется в течение цикла, включает в себя разгон до рабочей скорости, выполнение работы на этой скорости, торможение, и возвращение в исходное положение. В процессе работы механизма возникает необходимость регулирования скорости и момента, ограничения предельных значений момента, ограничения ускорения рабочего органа.
![]()
СОДЕРЖАНИЕ
ВВЕДЕНИЕ. 2
1. ЗАДАНИЕ И ЕГО СОДЕРЖАНИЕ. 4
2. ОПРЕДЕЛЕНИЕ СИЛ И МОМЕНТОВ.. 7
3. ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНОГО ЧИСЛА РЕДУКТОРА.. 12
4. ПОСТРОЕНИЕ ТАХОГРАММЫ И НАГРУЗОЧНЫХ ДИАГРАММ.. 15
5. ПРОВЕРКА ДВИГАТЕЛЯ ПО ПЕРЕГРУЗОЧНОЙ СПОСОБНОСТИ И МОЩНОСТИ.. 25
6. РАСЧЕТ И ПОСТРОЕНИЕ МЕХАНИЧЕСКИХ (ЭЛЕКТРОМЕХАНИЧЕСКИХ) ХАРАКТЕРИСТИК ЭЛЕКТРОПРИВОДА.. 30
7. РАСЧЕТ И ПОСТРОЕНИЕ ГРАФИКОВ ПЕРЕХОДНЫХ ПРОЦЕССОВ ЭЛЕКТРОПРИВОДА , И . 34
8. ПРОВЕРКА ДВИГАТЕЛЯ ПО НАГРЕВУ С УЧЕТОМ РЕАЛЬНЫХ ПЕРЕХОДНЫХ РЕЖИМОВ. 46
9. РАСЧЕТ И ВЫБОР ПУСКОВЫХ РЕЗИСТОРОВ ПРИВОДНОГО ДВИГАТЕЛЯ 47
ЗАКЛЮЧЕНИЕ.. 52
Список использованной литературы.. 53
| Масса тележки mТ, кг | 50 |
| Масса груза mГ, кг | 190 |
| Масса противовеса mпр, кг | 100 |
| Рабочая скорость тележки vраб, м/с | 0,7 |
| Ползучая скорость тележки vполз, м/с | 0,06 |
| Допустимое ускорение тележки aдоп, м/с2 | 0,8 |
| Момент инерции барабана Jб, кг·м2 | 6 |
| Диаметр барабана Dб, м | 0,56 |
| Угол наклона пути α, град. | 42 |
| Время загрузки tз, с | 10 |
| Время разгрузки tр, с | 8 |
| Длина пути движения между точками А и С l, м | 10 |
| Длина пути разгона и движения груженой тележки с vраб l//, м | 9 |
| Длина пути разгона и движения порожней тележки с vраб l///,м | 9,2 |
СОДЕРЖАНИЕ ВВЕДЕНИЕ. 2
1. ЗАДАНИЕ И ЕГО СОДЕРЖАНИЕ. 4
2. ОПРЕДЕЛЕНИЕ СИЛ И МОМЕНТОВ.. 7
3. ОПРЕДЕЛЕНИЕ ПЕРЕДАТОЧНОГО ЧИСЛА РЕДУКТОРА.. 12
4. ПОСТРОЕНИЕ ТАХОГРАММЫ И НАГРУЗОЧНЫХ ДИАГРАММ.. 15
5. ПРОВЕРКА ДВИГАТЕЛЯ ПО ПЕРЕГРУЗОЧНОЙ СПОСОБНОСТИ И МОЩНОСТИ.. 25
6. РАСЧЕТ И ПОСТРОЕНИЕ МЕХАНИЧЕСКИХ (ЭЛЕКТРОМЕХАНИЧЕСКИХ) ХАРАКТЕРИСТИК ЭЛЕКТРОПРИВОДА.. 30
7. РАСЧЕТ И ПОСТРОЕНИЕ ГРАФИКОВ ПЕРЕХОДНЫХ ПРОЦЕССОВ ЭЛЕКТРОПРИВОДА , И . 34
8. ПРОВЕРКА ДВИГАТЕЛЯ ПО НАГРЕВУ С УЧЕТОМ РЕАЛЬНЫХ ПЕРЕХОДНЫХ РЕЖИМОВ. 46
9. РАСЧЕТ И ВЫБОР ПУСКОВЫХ РЕЗИСТОРОВ ПРИВОДНОГО ДВИГАТЕЛЯ 47
ЗАКЛЮЧЕНИЕ.. 52
Список использованной литературы.. 53
