Лабораторная работа: Оценка качества функционирования СЭС предприятия по информации о технических показателях надежности ее элементов
Описание
Цель работы: выполнить расчет и анализ оперативных и технических показателей надежности СЭС промышленного предприятия.
Исходные данные:
Исходные данные по СЭС:Номинальная нагрузка электроприемников, подключенных к объединенным шинам потребителей (ШП) равна 2 МВт и распределена равномерно между 1 и 2 ветвями структурной схемы (по 1 МВт). В рабочем режиме коэффициент загрузки каждой из ветвей структурной схемы равен 0,9, в аварийном режиме – не превышает 1,4.
Структурная схема надёжности системы электроснабжения предприятия показана на рисунке 1.

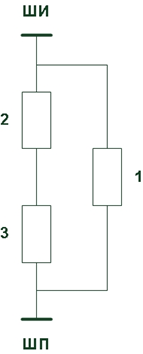

Рисунок 1 – Структурная схема надёжности СЭС Журнал ремонтов элементов системы электроснабжения предприятия представлен в таблице 1.
Таблица 1 – Журнал ремонтов элементов СЭС
| Период эксплуатации, дней | Элемент 1 | Элемент 2 | Элемент 3 | |||
| День (вид) рем. | Время рем, ч. | День (вид) рем. | Время рем, ч. | День (вид) рем. | Время рем, ч. | |
| 0 – 30 | – | – | 5 (ав.) 20 (ав.) | 4 4 | – | – |
| 30 – 60 | 35 (ав.) | 4 | 42 (ав.) | 7 | – | – |
| 60 – 90 | – | – | 62 (пл.) | 20 | – | – |
| 90 – 120 | 105 (пл.) | 10 | – | – | – | – |
| 120 – 150 | – | – | 142 (ав.) | 2 | – | – |
| 150 – 180 | – | – | – | – | 155 (ав.) | 17 |
| 180 – 210 | – | – | 197 (ав.) | 3 | – | – |
| 210 – 240 | 235 (ав.) | 2 | 215 (ав.) 234 (ав.) | 6 6 | – | – |
| 240 – 270 | 265 (ав.) | 6 | 249 (ав.) 258 (ав.) 268 (пл.) | 4 12 24 | 252 (ав.) | 9 |
| 270 – 300 | – | – | – | – | – | – |
| 300 – 330 | 328 (ав.) | 9 | – | – | – | – |
| 330 – 360 | 348 (пл.) | 11 | 338 (ав.) | 3 | – | – |
Практическая работа на 6 с.
НГТУ, ФЭН, кафедра автоматизированных электроэнергетических систем, преподаватель: Левин Владимир Михайлович.
Показать/скрыть дополнительное описаниеИсходные данные по СЭС: Номинальная нагрузка электроприемников, подключенных к объединенным шинам потребителей (ШП) равна 2 МВт и распределена равномерно между 1 и 2 ветвями структурной схемы (по 1 МВт). В рабочем режиме коэффициент загрузки каждой из ветвей структурной схемы равен 0,9, в аварийном режиме – не превышает 1,4..
