Проекционное черчение. Вариант 18
Проекционное черчение. Работа 18
![]()
Выполнить ассоциативный чертеж в программе КОМПАС-3D.
Задание выполняется на листе формата А3, оформленном в соответствии с ГОСТ 2.301-68.
Порядок действий
1) изучить правила построения изображений (ГОСТ 2.305-2008), общие правила нанесения размеров (ГОСТ 2.307-2011);

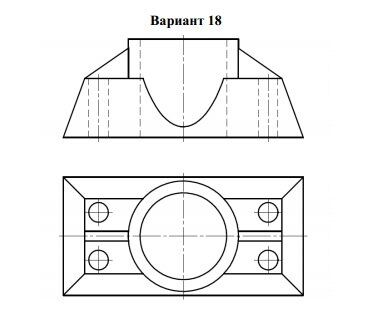

2) прочитать заданный чертеж по выданному заданию;
3) создать модель детали;
4) выполнить необходимые простые разрезы;
5) нанести размеры и осевые линии;
6)заполнить основную надпись.
![]()
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Проекционное черчение. Работа 18
Выполнить ассоциативный чертеж в программе КОМПАС-3D. Задание выполняется на листе формата А3, оформленном в соответствии с ГОСТ 2.301-68.
Порядок действий
1) изучить правила построения изображений (ГОСТ 2.305-2008), общие правила нанесения размеров (ГОСТ 2.307-2011);
2) прочитать заданный чертеж по выданному заданию;
3) создать модель детали;
4) выполнить необходимые простые разрезы;
5) нанести размеры и осевые линии;
6)заполнить основную надпись.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
