Задача 3: Фланец вариант 27
Описание
Фланец НГТУ.003.003.027 ЧЕРТЕЖ
Фланец Вариант 27 ЧЕРТЕЖ
![]()
Задача 3. Проекционные задачи

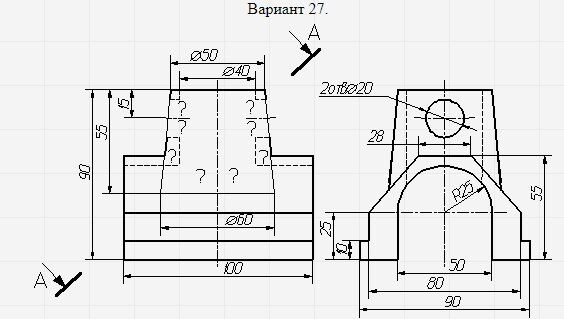

По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307). Выполнить сечение проецирующей плоскостью заданной преподавателем.
![]()

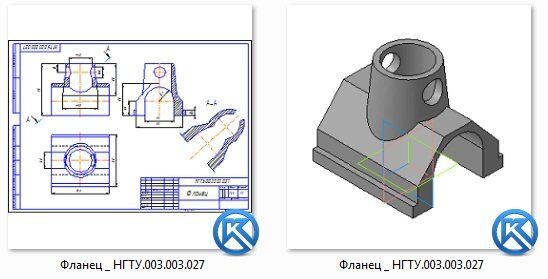

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Фланец Вариант 27 ЧЕРТЕЖ
Задача 3. Проекционные задачи По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307). Выполнить сечение проецирующей плоскостью заданной преподавателем.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
