Задача 2: Корпус вариант 23
Новинка
Описание
Корпус НГТУ.003.002.023 ЧЕРТЕЖ
Корпус. Вариант 23 ЧЕРТЕЖ
![]()
Задача 2. Проекционные задачи

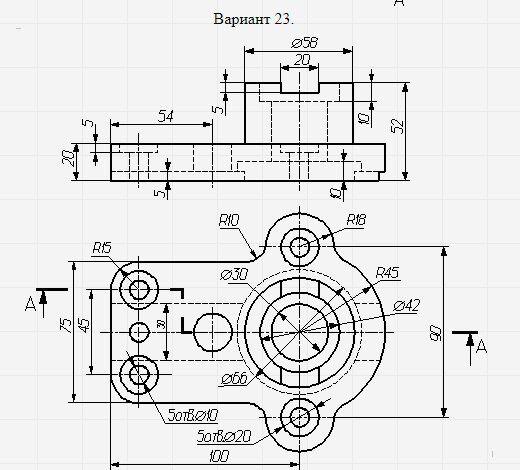

По предложенным изображениям построить три вида детали, выполнить ломаный разрез (ГОСТ2.305), проставить размеры (ГОСТ2.307).
![]()

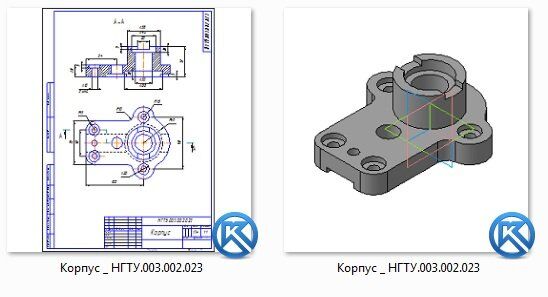

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Корпус. Вариант 23 ЧЕРТЕЖ
Задача 2. Проекционные задачи По предложенным изображениям построить три вида детали, выполнить ломаный разрез (ГОСТ2.305), проставить размеры (ГОСТ2.307).
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Учебное заведение
НГТУСеместр
Номер задания
Вариант
Программы
Просмотров
0
Качество
Идеальное компьютерное
Размер
129,27 Kb
Список файлов
Корпус НГТУ.003.002
Корпус _ НГТУ.003.002.023.cdw
Корпус _ НГТУ.003.002.023.m3d
Корпус _ НГТУ.003.002.023.pdf
