Задача 2: Корпус вариант 9
Описание
Корпус НГТУ.003.002.009 ЧЕРТЕЖ
Корпус. Вариант 9 ЧЕРТЕЖ
![]()

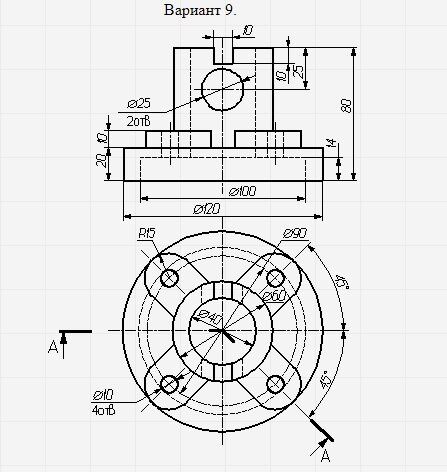

Задача 2. Проекционные задачи
По предложенным изображениям построить три вида детали, выполнить ломаный разрез (ГОСТ2.305), проставить размеры (ГОСТ2.307).
![]()

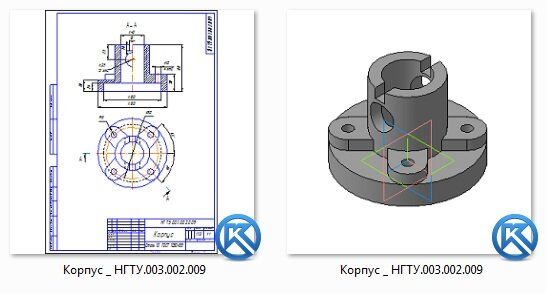

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Корпус. Вариант 9 ЧЕРТЕЖ
Задача 2. Проекционные задачи По предложенным изображениям построить три вида детали, выполнить ломаный разрез (ГОСТ2.305), проставить размеры (ГОСТ2.307).
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Учебное заведение
НГТУСеместр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
165,79 Kb
Список файлов
Корпус НГТУ.003.002
Корпус _ НГТУ.003.002.009.cdw
Корпус _ НГТУ.003.002.009.m3d
Корпус _ НГТУ.003.002.009.pdf
