Задача: Соединение сварное вариант 26
Описание
Соединение сварное. Вариант 26 НГТУ
![]()

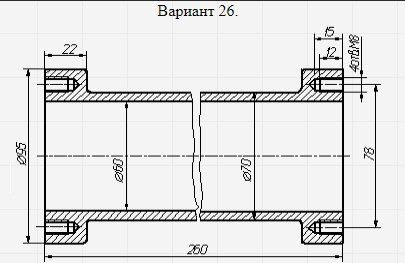

На основании исходных данных (чертежа детали изготавливаемой литьём) необходимо:
- разработать конструкцию сварной сборочной единицы взамен литой детали;
- выбрать тип шва и метод сварки для соединения полученных деталей;
- выполнить чертеж сборочной единицы;
- составить спецификацию сборочной единицы;
- выполнить деталировку.
Соединение сварное. Вариант 26 сб
Соединение сварное. Вариант 26 спецификация
Соединение сварное. Вариант 26 3d сборка
Соединение сварное. Вариант 26 чертежи
01 Труба
02 Фланец
![]()

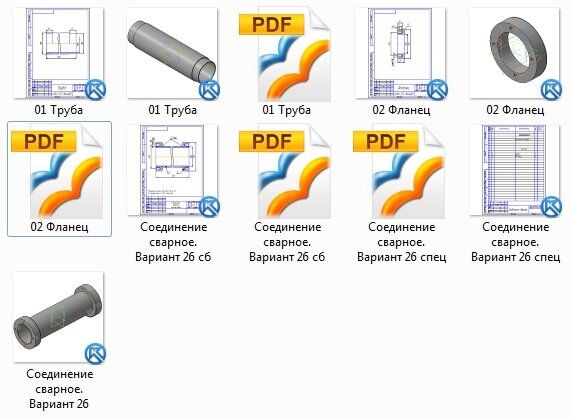

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
На основании исходных данных (чертежа детали изготавливаемой литьём) необходимо: - разработать конструкцию сварной сборочной единицы взамен литой детали;
- выбрать тип шва и метод сварки для соединения полученных деталей;
- выполнить чертеж сборочной единицы;
- составить спецификацию сборочной единицы;
- выполнить деталировку.
Соединение сварное. Вариант 26 сб
Соединение сварное. Вариант 26 спецификация
Соединение сварное. Вариант 26 3d сборка
Соединение сварное. Вариант 26 чертежи
01 Труба
02 Фланец
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
