Задача: Подшипник поворотный вариант 54

Подшипник поворотный. Вариант 54 ЧЕРТЕЖ
Задание

1. Выполнить 3д модели деталей
2. Выполнить 3д модель сборочной единицы
3. Выполнить ассоциативные чертежи всех деталей.
4. Выполнить сборочный чертеж Подшипник поворотный
5. Выполнить спецификацию к сборочной единице.

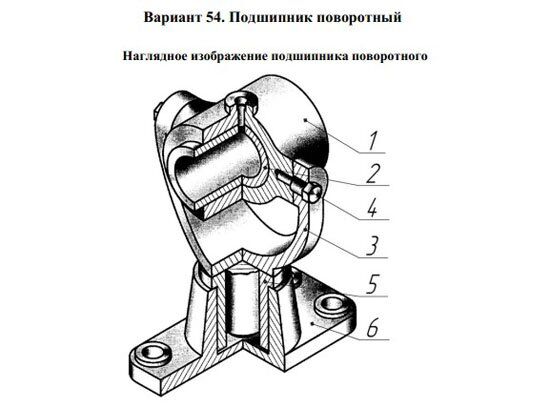

Вариант 54 Подшипник поворотный
Подшипник – опора валов и вращающихся осей. По типу трения различают подшипники качения и подшипники скольжения. Подшипник поворотный – опора для вала, меняющего при работе свое ориентированное положение и даже угол.
Вокруг вертикальной оси вилка шарнирная 3 с корпусом 1 подшипника и вкладышем 2 может поворачиваться на различный угол. Вокруг горизонтальной оси 4 подшипник вращается в вертикальной плоскости. Вилка шарнирная 3 вставлена во втулку 5, запрессованную в основание 6 с четырьмя отверстиями для установки по месту.
Детали позиций 1 и 3–5 выполнены из стали 10 ГОСТ 1050-88, деталь позиции 2 – из бронзы БрАЖ9-4 ГОСТ 18175-78, деталь позиции 6 – из стали
08 ГОСТ 1050-88.

Вариант 54 Подшипник поворотный
Подшипник поворотный чертежи

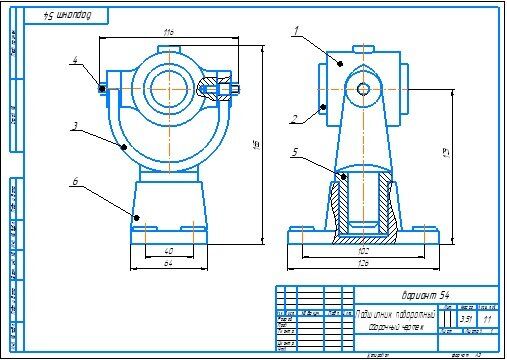

Вариант 54 Подшипник поворотный Сборочный чертеж
Вариант 54 Подшипник поворотный Спецификация

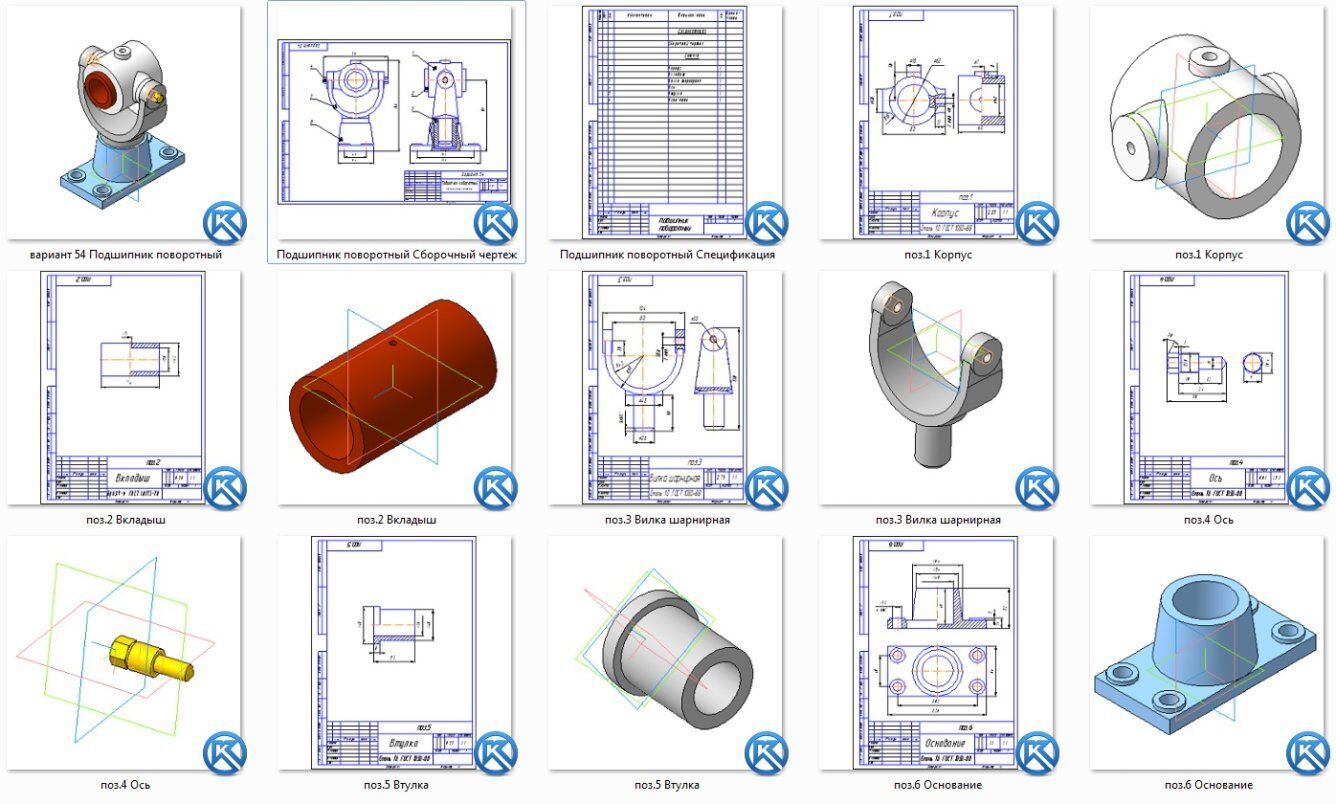

Подшипник поворотный. Вариант 54 3д
Подшипник поворотный. Вариант 54 чертежи
54.01 Корпус
54.02 Вкладыш
54.03 Вилка шарнирная
54.04 Ось
54.05 Втулка
54.06 Основание

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
