Задача 34: Группа геометрических тел вариант 1
Описание
Группа геометрических тел. Вариант 1 ЧЕРТЕЖ
![]()
Задание 34

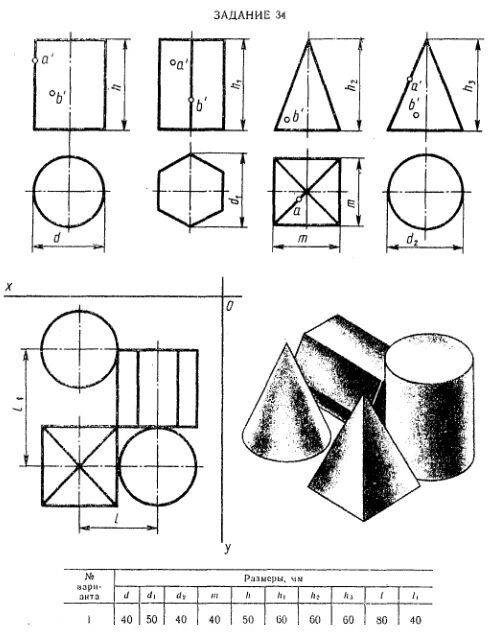

Построить в трех проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции (на чертеже снизу).
d = 40 мм
d1 = 50 мм
d2 = 40 мм
m = 40 мм
h = 50 мм
h1 = 60 мм
h2 = 60 мм
h3 = 60 мм
l = 80 мм
l1 = 40 мм
![]()

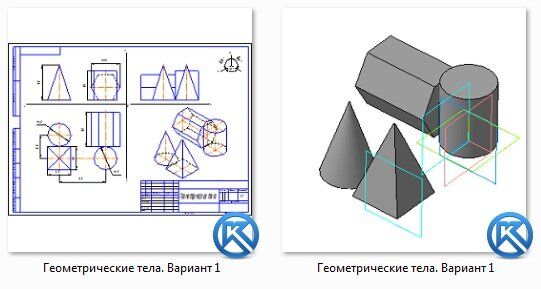

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 34 Построить в трех проекциях группу геометрических тел, взаимное расположение которых представлено на горизонтальной проекции и изометрической проекции (на чертеже снизу).
d = 40 мм
d1 = 50 мм
d2 = 40 мм
m = 40 мм
h = 50 мм
h1 = 60 мм
h2 = 60 мм
h3 = 60 мм
l = 80 мм
l1 = 40 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
6
Качество
Идеальное компьютерное
Размер
96,63 Kb
Список файлов
Геометрические тела
Геометрические тела. Вариант 1.cdw
Геометрические тела. Вариант 1.m3d
Геометрические тела. Вариант 1.pdf
