Задача 82: Подшипник вариант 3
Описание

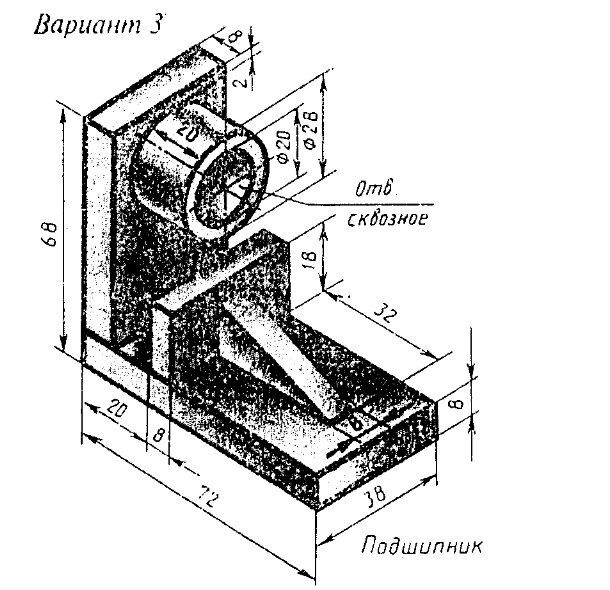

Подшипник. Вариант 3 Сварное соединение ЧЕРТЕЖ
![]()
Задание 82
![]()

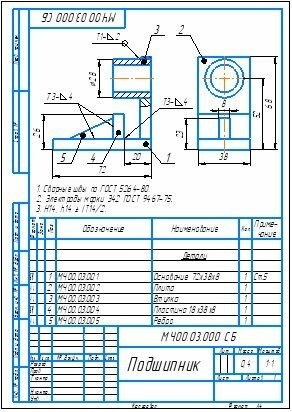

Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
![]()

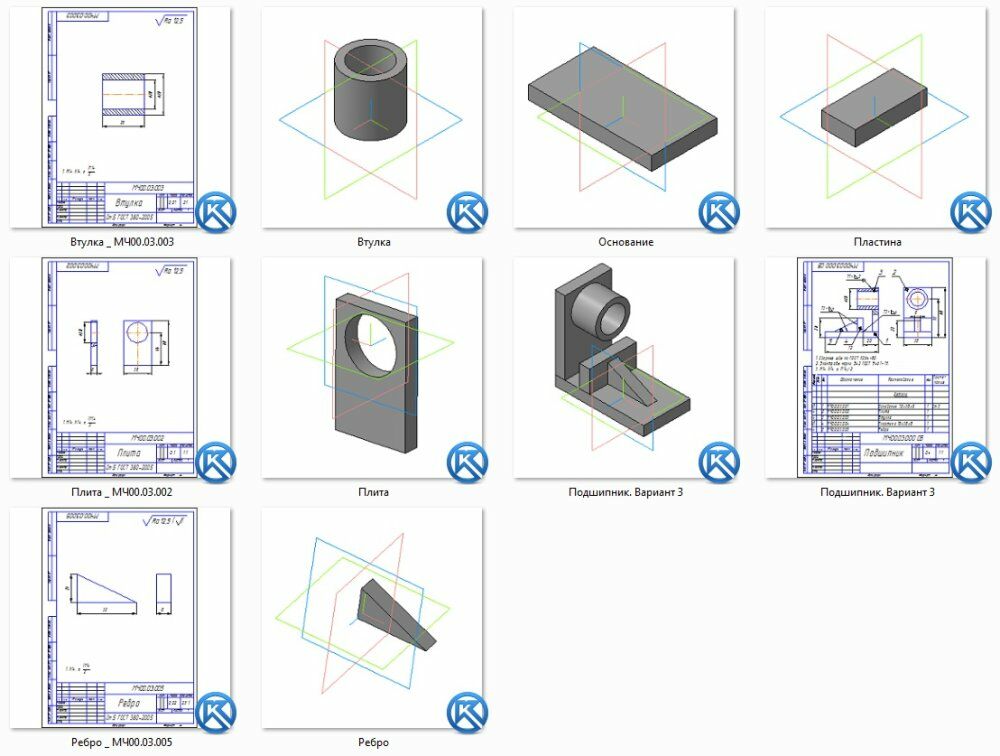

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 82
Выполнить сборочный чертеж сварного соединения. Выполнить чертежи всех деталей входящих в сборочный чертеж.
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
231,71 Kb
Список файлов
Вариант 3 Подшипник
Втулка _ МЧ00.03.003.cdw
Втулка.m3d
Основание.m3d
Пластина.m3d
Плита _ МЧ00.03.002.cdw
Плита.m3d
Подшипник. Вариант 3.a3d
Подшипник. Вариант 3.cdw
Подшипник. Вариант 3.pdf
Ребро _ МЧ00.03.005.cdw
Ребро.m3d
